はじめに
電磁気学が苦手だと感じる人は多い。
その理由の多くは、**「公式を個別に暗記していること」**にある。
アンペールの法則、ビオ・サバールの法則、ガウスの法則などを、それぞれ独立したものとして覚えてしまうと、問題ごとに解法を選ぶ作業になり、応用が効かなくなる。
しかし実際には、これらの法則はすべてつながっている。
本記事では、その中心となる**「ビオ・サバールの法則」**を軸に、電磁気を一つの流れとして理解する方法を説明する。
電磁気が難しく感じる理由
電磁気が難しいと感じる主な原因は次の通りである。
第一に、公式を丸暗記してしまうことである。
直線電流、円形コイル、ソレノイドといった問題ごとに公式を覚えると、少し形が変わっただけで対応できなくなる。
第二に、現象のイメージが不足していることである。
磁場は目に見えないため、「電流がどのように磁場を作るか」という理解が曖昧なまま進んでしまう。
第三に、法則同士の関係を意識していないことである。
個別の公式として学ぶことで、全体像が見えなくなる。
これらの問題を解決する鍵が、**「すべての出発点を一つに絞ること」**である。

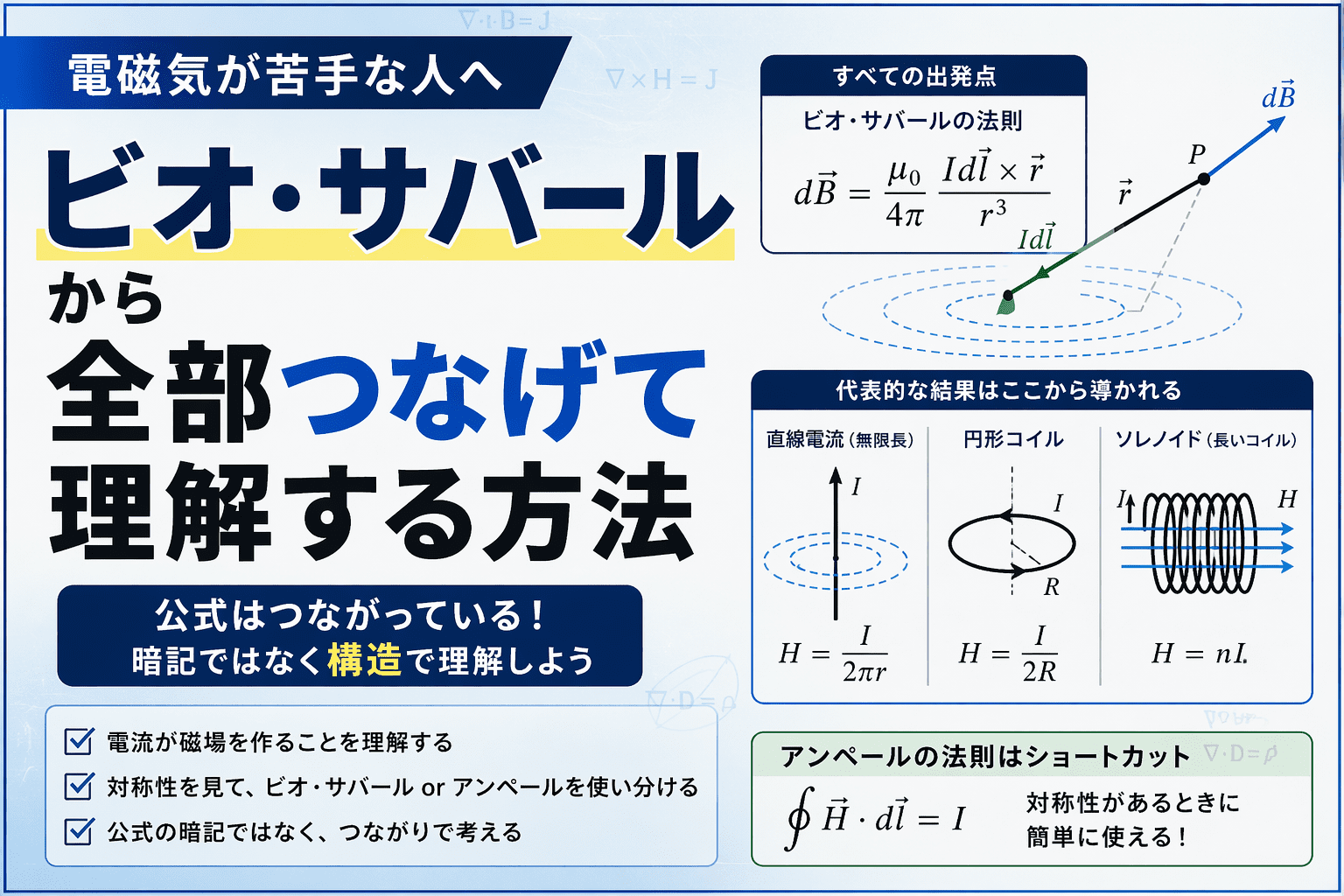

ビオ・サバールの法則を出発点にする
磁場は**「電流によって生じる」**。
この関係を最も基本的な形で表したものがビオ・サバールの法則である。
この式が意味していることはシンプルである。
電流の微小部分が、その周囲に磁場を作る。
その磁場の強さは距離が遠くなるほど弱くなり、向きは電流の流れる方向と位置関係によって決まる。
重要なのは、**「どんな形の電流であっても、この式から磁場を計算できる」**という点である。
つまり、すべての磁場の問題は、この式を積分することで求められる。
有名な公式はすべてビオ・サバールから導かれる
教科書に出てくる代表的な結果は、すべてビオ・サバールの法則を積分したものである。
直線電流の場合
無限に長い直線電流に対して積分を行うと、磁場は次のようになる。
これは、電流からの距離に反比例して磁場が弱くなることを示している。
円形コイルの場合
円形の電流について積分すると、中心における磁場は
となる。
ここでは、円周上のすべての電流が同じ方向に寄与するため、磁場が強くなる。
ソレノイドの場合
コイルを多数巻いたソレノイドでは、内部の磁場は
となる。
ここで n は単位長さあたりの巻き数である。
これらの結果は一見すると別々の公式に見えるが、すべて同じ原理から導かれている。
すなわち、「電流が磁場を作る」という一点で統一される。
アンペールの法則の位置づけ
アンペールの法則は、次の形で表される。
この法則は、ビオ・サバールの法則とは別のものではない。
むしろ、対称性が高い場合に計算を簡単にするための結果である。
例えば、円対称や円筒対称の問題では、磁場の大きさが一定になるため、積分を簡単に評価できる。
その結果としてアンペールの法則が有効に使える。
したがって、アンペールの法則は**「ショートカット」**であり、本質的にはビオ・サバールと同じ内容を含んでいる。
問題を解くときの考え方
電磁気の問題を解く際には、次の流れで考えると理解しやすい。
まず、電流の分布を確認する。
次に、その電流がどのように磁場を作るかをイメージする。
そのうえで、対称性があるかどうかを判断する。
対称性が高い場合はアンペールの法則を用いる。
そうでない場合はビオ・サバールの法則に立ち戻る。
このように考えることで、「公式を選ぶ作業」から「現象を理解する作業」へと変わる。
実体験からの補足
筆者自身も、最初は電磁気を公式の暗記で乗り切ろうとしていた。
その結果、問題の形式が少し変わるだけで対応できなくなり、理解が進まなかった。
しかし、ビオ・サバールの法則を出発点として考えるようになってから、各公式の意味がつながって見えるようになった。
特に、どの問題でも**「電流が磁場を作る」**という基本に立ち返ることで、解法の見通しが立つようになった。
まとめ
電磁気学は、多くの公式が登場するため複雑に見える。
しかし、その本質は単純である。
すべての出発点はビオ・サバールの法則であり、他の公式はその応用や簡略化に過ぎない。
この視点を持つことで、電磁気を体系的に理解することができる。
暗記ではなく、構造として理解することが重要である。
