「分子が1個付いただけで、振動のしかたが変わる」

そんな小さな変化を捉えるために研究されている技術が、NEMSです。

NEMSは、非常に細い梁や薄い膜などの機械構造を、電気の仕組みと組み合わせたデバイスです。構造を動かしたり、その振動を読み取ったりすることで、微小な質量や力などを測定します。

スマートフォンのセンサーなどに使われるMEMSと関係が深く、より小さな構造を利用することで、新しい測定技術や電子部品の開発につながっています。

この記事では、NEMSの意味、MEMSとの違い、動作の仕組み、代表的な研究内容をわかりやすく解説します。

スポンサーリンク

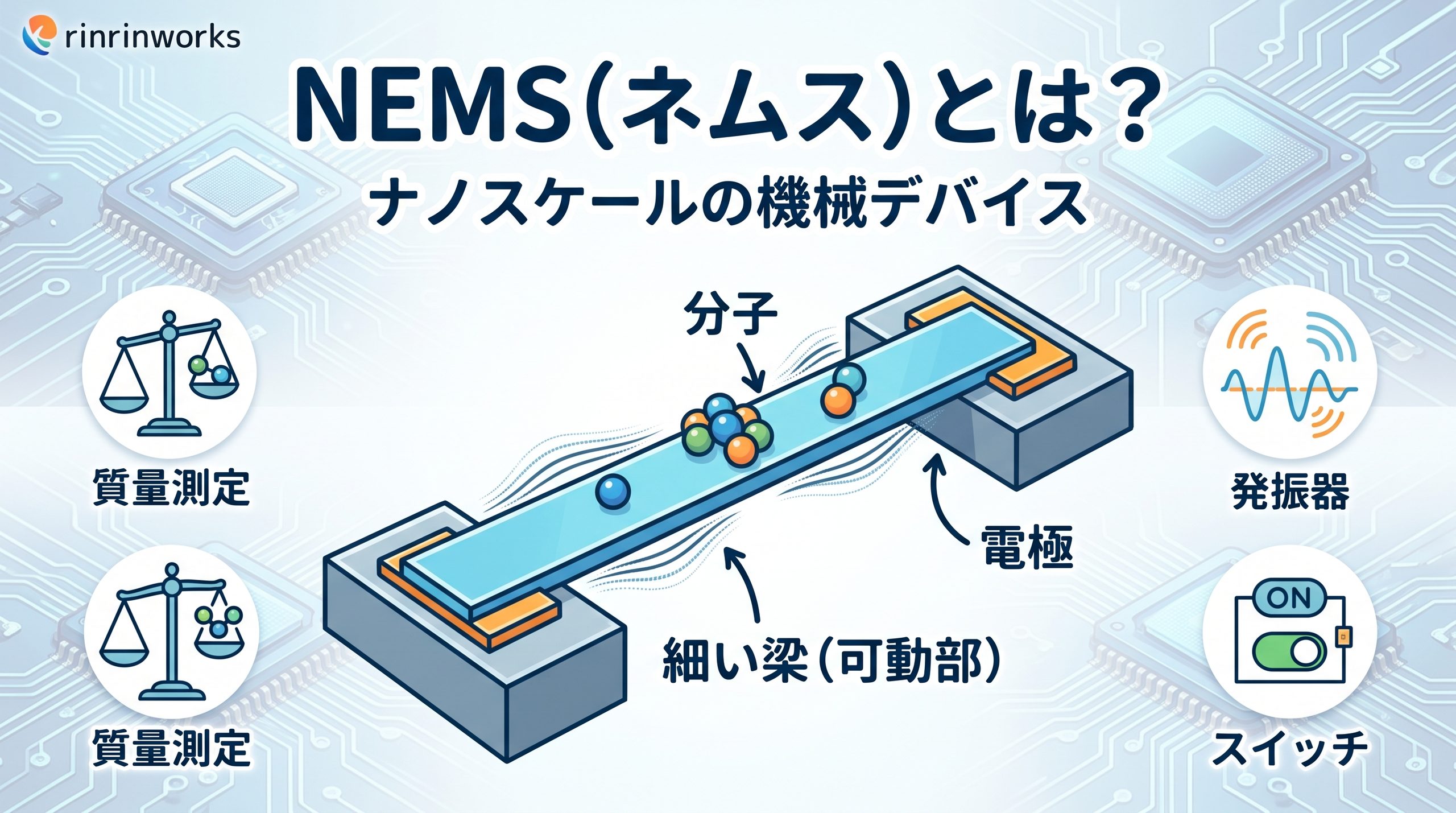

NEMSとは？ナノスケールの機械構造を利用するデバイス

NEMSは、Nano-Electro-Mechanical Systemsの略で、日本語では「ナノ電気機械システム」と呼ばれます。

簡単にいうと、ナノスケールの機械構造と、電気による駆動・検出の仕組みを組み合わせたものです。

たとえば、細い梁を電気の力で振動させ、その振動の変化から、表面に付着した物質の質量を調べます。

ここでいう「機械」は、大きなモーターや歯車だけを指す言葉ではありません。小さな梁や膜が曲がる、揺れる、接触するといった動きも、機械的な動作に含まれます。

NEMSの特徴は、こうした微小な動きを、測定や電気信号の制御に利用することです。

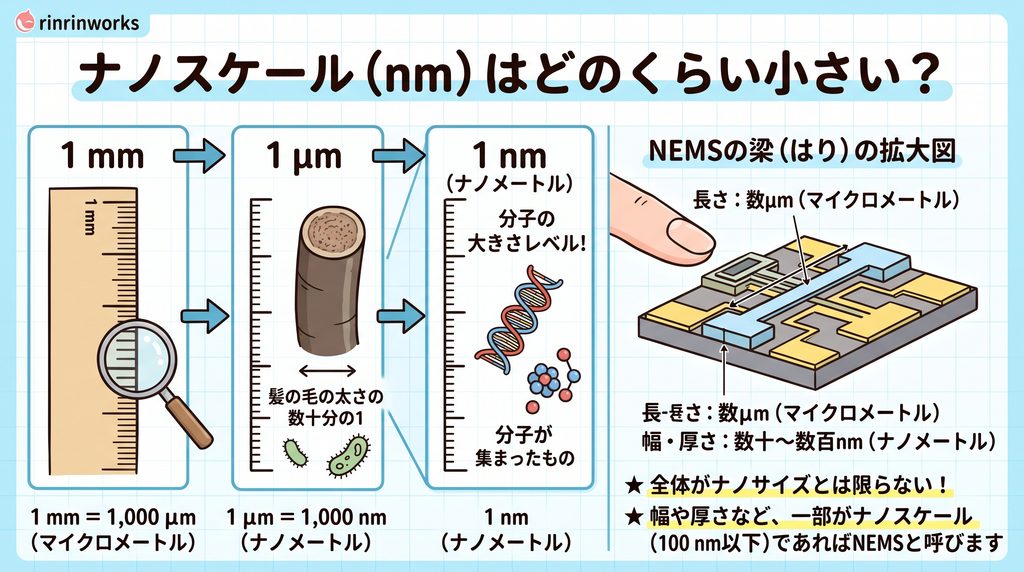

ナノスケールはどのくらい小さい？

ナノメートル（nm）は、1メートルの10億分の1です。

ミリメートルやマイクロメートルとの関係を整理すると、次のようになります。

単位メートルに換算単位の関係
1 mm（ミリメートル）0.001 m1,000 µm
1 µm（マイクロメートル）0.000001 m1,000 nm
1 nm（ナノメートル）0.000000001 m1 µmの1,000分の1

ただし、NEMSは装置全体がナノサイズという意味ではありません。

可動部分の幅や厚さ、電極との隙間など、動作に関わる寸法がナノスケールになっている場合もあります。

実際に、長さ1.8 µm、幅120 nm、厚さ100 nmの機械構造を使った研究例があります。構造の長さはマイクロメートル単位でも、幅や厚さはナノメートル単位です。nano.caltech.edu

NEMSはナノロボットのこと？

NEMSと聞くと、体内を移動する小さなロボットを想像するかもしれません。

しかし、代表的なNEMSは、基板上に作られた梁や膜を利用するデバイスです。決まった場所で振動したり、接点を開閉したりすることで機能します。

まずは、**「非常に小さな振動板やスイッチを、電気の仕組みと組み合わせたもの」**と考えると理解しやすいでしょう。

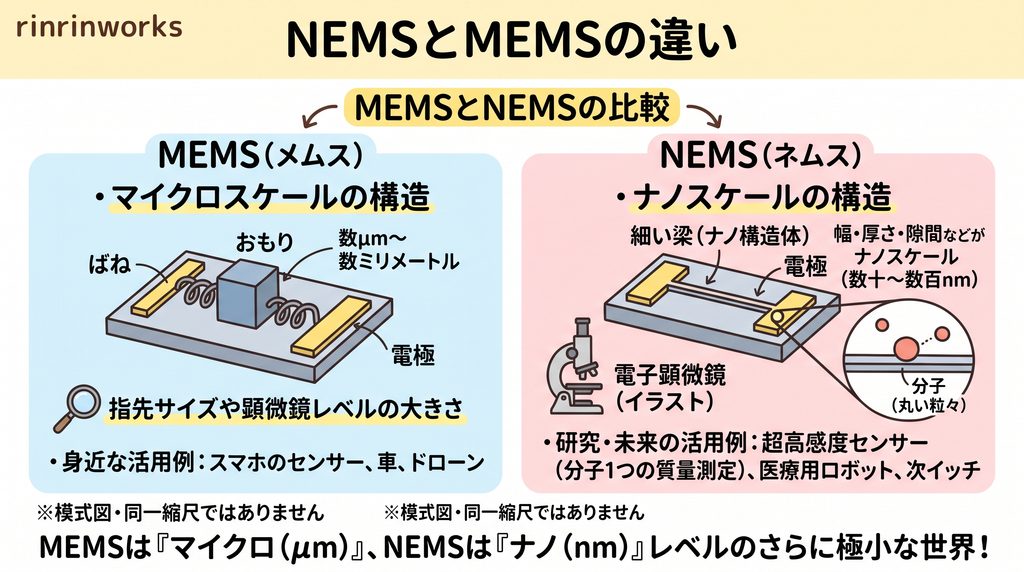

NEMSとMEMSの違い

MEMSとNEMSは、どちらも機械構造と電気の仕組みを組み合わせる技術です。

MEMSの「M」はMicro、NEMSの「N」はNanoを表します。主な違いは、機械構造に使う寸法と、その小型化によって現れる性質です。

比較項目MEMSNEMS
日本語名微小電気機械システムナノ電気機械システム
寸法の目安主にマイクロメートル程度の機械構造幅・厚さ・隙間などにナノメートル程度の寸法を持つ構造
構造の例ばね、おもり、振動板、小型ミラー細い梁、ナノワイヤー、極薄の膜
用途・研究例加速度センサー、ジャイロセンサー、マイク高感度質量センサー、小型発振器、機械式スイッチ

この区分は目安であり、MEMSとNEMSの間に、すべてのデバイスへ一律に適用できる境界があるわけではありません。

小さくすれば、必ず性能がよくなる？

NEMSの小さな構造は、微量な付着物による変化を捉えるうえで有利です。

一方で、小型化すると、動きによって得られる電気信号も小さくなりやすく、検出が難しくなります。

そのため、NEMSが常にMEMSより高性能とは限りません。 測りたい対象や使用環境に合わせて、構造の大きさ、材料、検出方法を選ぶ必要があります。pmc.ncbi.nlm.nih.gov

NEMSの仕組み｜「振動の変化」を読み取る

NEMSには複数の動作方式があります。なかでも代表的なのが、機械構造の振動を利用する「共振器」です。

音叉や楽器の弦のように、特定の周波数で振動しやすい構造を使います。

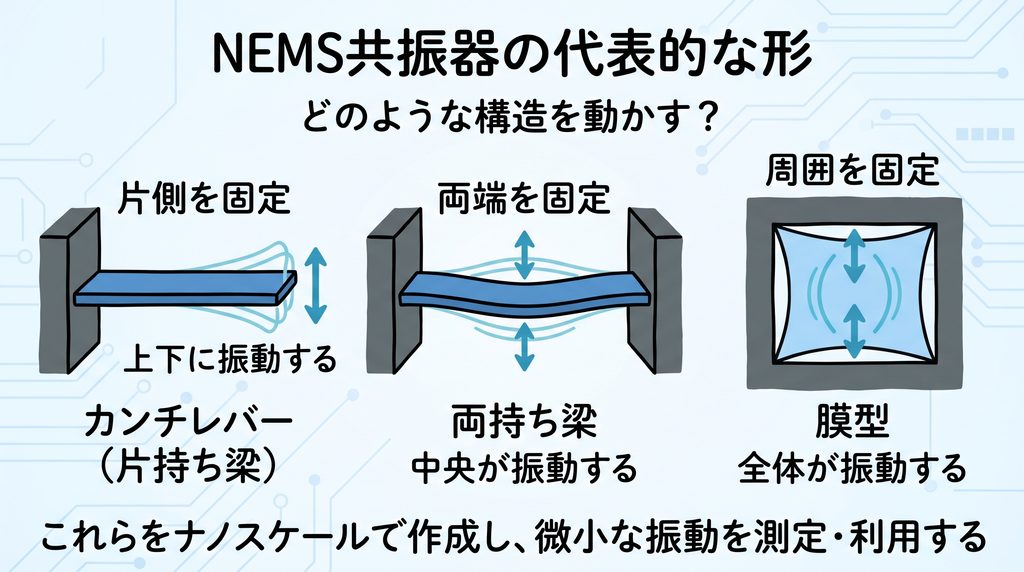

どのような構造を動かす？

NEMSの共振器には、次のような形があります。

構造形のイメージ
カンチレバー片側だけが固定された、飛び込み台のような梁
両持ち梁両端が固定された、細い橋のような梁
膜型共振器周囲が固定された、太鼓の皮のような膜

これらに周期的な力を加えると、上下や左右に振動します。

たとえば、梁の近くに電極を配置し、電圧をかけると、静電気による力で梁を引き寄せられます。この力を周期的に変化させることで、振動を駆動できます。authors.library.caltech.edu

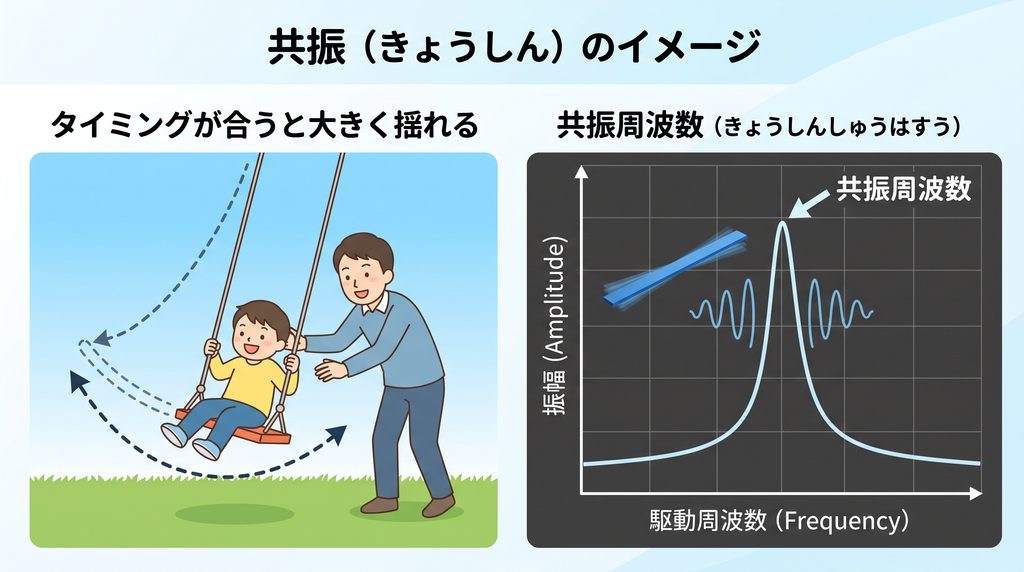

共振とは？ブランコで考えるとわかりやすい

ブランコを大きく揺らすには、揺れのタイミングに合わせて押すことが大切です。タイミングが合えば、小さな力でも振れ幅が大きくなります。

共振も、これに似た現象です。

構造が振動しやすい周波数に合わせて力を加えると、振動が大きくなります。この周波数を「共振周波数」と呼びます。

共振周波数は、構造の質量、硬さ、形状、張力などによって決まります。そのため、構造に何か変化が起きると、振動しやすい周波数も変わります。

NEMSセンサーでは、この変化を測定に利用します。

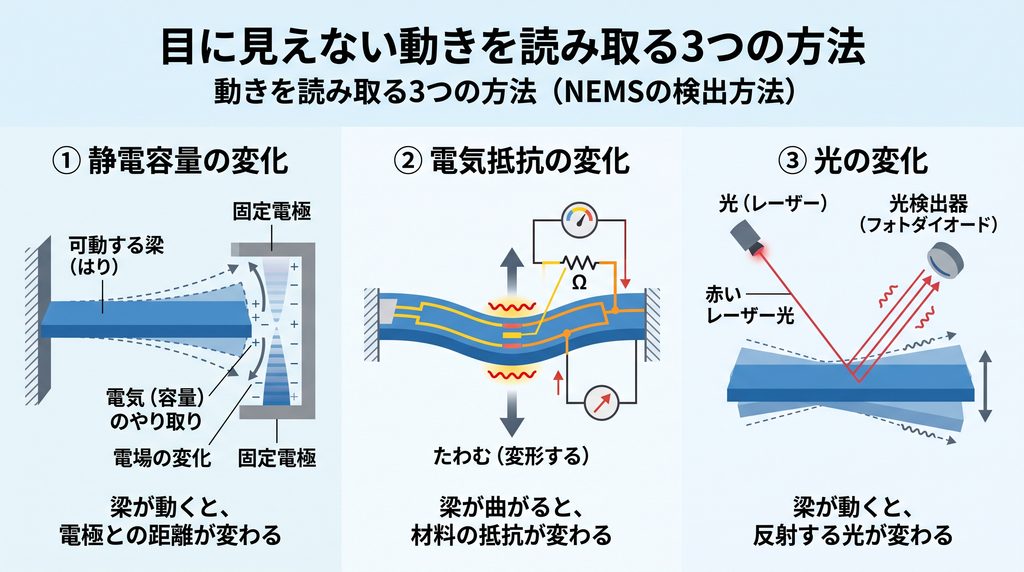

目に見えない動きをどうやって測る？

微小な構造の動きを読み取るために、電気や光を使います。

検出方法測定する変化
静電容量による検出構造と電極の距離が変わることで生じる、静電容量の変化
ピエゾ抵抗による検出構造の変形によって生じる、電気抵抗の変化
光による検出構造の動きによって生じる、反射光や光共振の変化

つまり、機械的な動きを、測定しやすい電気信号や光の変化に置き換えているのです。実際に、静電容量やピエゾ抵抗を使ったNEMSの測定、光を使ったナノ機械共振器の測定が報告されています。pmc.ncbi.nlm.nih.gov

なぜNEMSで分子の質量を測れるの？

NEMSの特徴を理解するうえで、わかりやすい例が質量センサーです。

軽い構造ほど、小さな付着物の影響が大きい

大きな橋に小さな粒が付いても、橋全体の振動はほとんど変わりません。

しかし、もともと非常に軽い構造なら、小さな付着物でも、構造全体に対する質量の変化が大きくなります。

NEMSの質量センサーでは、この性質を利用します。

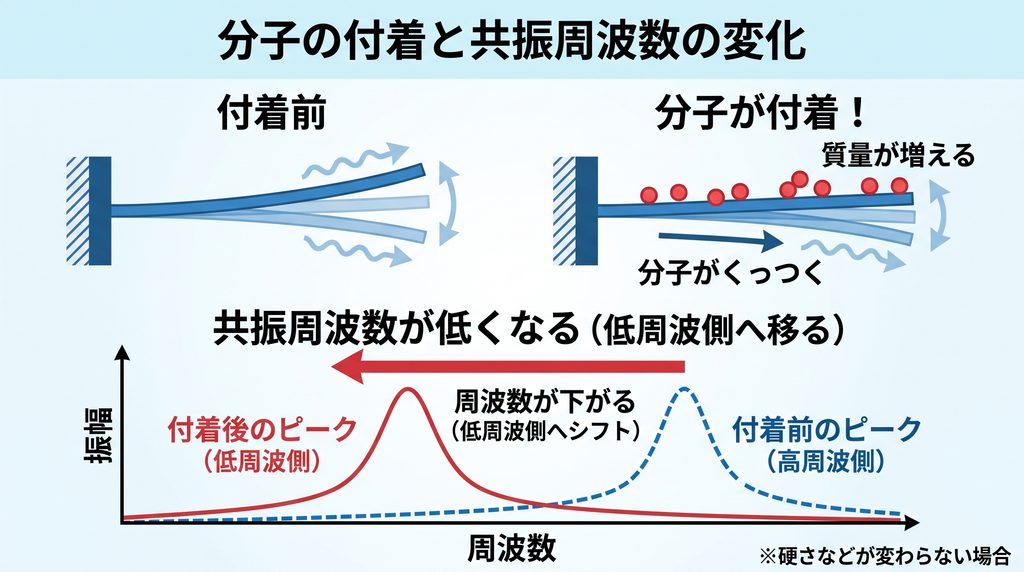

硬さなどが変わらない単純なモデルでは、構造に物質が付着して振動に関わる質量が増えると、共振周波数は低くなります。付着前後の周波数を比べることで、加わった質量を推定できます。authors.library.caltech.edu

測定の基本的な流れは、次のとおりです。

  1. 物質が付着する前の共振周波数を測る。
  2. 梁や膜に測定対象を付着させる。
  3. 付着後の共振周波数を測る。
  4. 周波数の変化から、付着物の質量を推定する。

目で分子を見るのではなく、分子が付いたことで変わる「振動」を測っているのがポイントです。

付着する位置や張力の変化にも注意が必要

実際には、同じ質量でも、梁の中央に付く場合と固定端の近くに付く場合では、振動への影響が異なります。

そこで、複数の振動モードを測り、付着位置と質量を推定する方法が研究されています。authors.library.caltech.edu

また、薄い膜では、付着物によって張力が変わることもあります。周波数の変化を正しく解釈するには、質量以外の影響も考える必要があります。arxiv.org

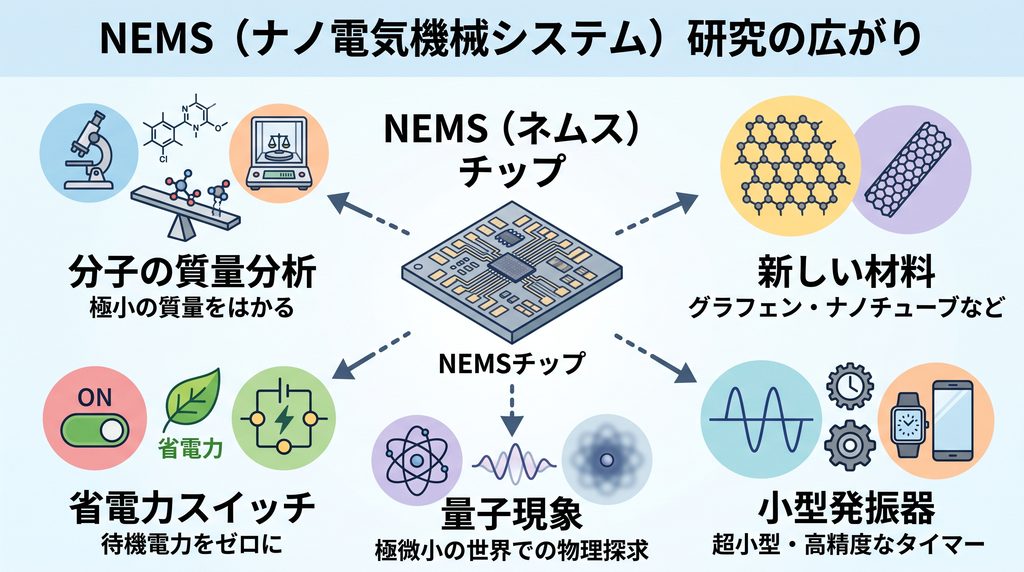

NEMSの代表的な研究内容

NEMSの研究は、微小な物質を測るセンサーから、電子部品、量子物理まで広がっています。

分子やタンパク質の質量分析

NEMS共振器を使い、分子が付着するたびに生じる振動の変化を追跡する研究です。

2012年には、2つの振動モードを利用して分子の質量と付着位置を求め、IgM抗体複合体をリアルタイムに分析した研究が報告されています。authors.library.caltech.edu

微量な試料を調べる分析技術として期待されていますが、質量だけであらゆる分子の種類を特定できるわけではありません。何を測りたいかに応じて、試料の扱い方や他の分析方法との組み合わせも重要になります。

グラフェンやカーボンナノチューブを使った共振器

NEMSでは、シリコン系の材料に加え、グラフェンやカーボンナノチューブも研究されています。

グラフェンは、炭素原子が1層に並んだシート状の材料です。カーボンナノチューブは、炭素原子からなる非常に細い筒状の材料です。

どちらも軽く、非常に薄い、または細い機械構造を作れるため、共振器への利用が検討されています。

研究例では、単層グラフェン共振器の電気的な読み取りや、カーボンナノチューブを用いた極めて高感度な質量測定が報告されています。arxiv.org

研究では、材料の特性だけでなく、張力、表面の状態、電極との接続なども調べます。

小型発振器と周波数制御

発振器は、一定の周期で変化する電気信号を作る部品です。電子機器の動作タイミングや、通信に使う信号の生成などに関わります。

NEMS共振器と電子回路を組み合わせることで、機械的な振動を利用した発振器を作れます。

実際に、428 MHzのNEMS共振器を使った自励発振器が実証されています。これは、外から毎回振動を与えるのではなく、電源とフィードバック回路によって振動を維持する仕組みです。nano.caltech.edu

小さく作ることに加え、周波数の安定性や、電子回路との集積が研究課題になります。

省電力な機械式スイッチ

可動構造によって接点を開閉する「NEMリレー」も、NEMSに関係する研究テーマです。

接点が触れると電流が流れ、離れると電流を遮断します。オフ状態で接点を物理的に切り離せるため、漏れ電流を抑えるうえで利点があります。

この性質を利用し、省電力な回路への応用が研究されています。一方で、接点の摩耗や、接触した構造が貼り付いて離れなくなる現象への対策が必要です。e3s-center.berkeley.edu

機械振動を利用した量子現象の研究

ナノ機械共振器は、量子物理の実験にも使われます。

通常、構造は熱によって揺れています。この熱的な振動を十分に抑えると、量子力学に由来する振動の性質を調べられるようになります。

研究例では、シリコンのナノビームと光を組み合わせ、機械振動を量子基底状態に近づけて、量子ゆらぎを測定しています。arxiv.org

ただし、小さく作れば自動的に量子現象を観測できるわけではありません。冷却や精密な測定など、実験条件の制御が必要です。

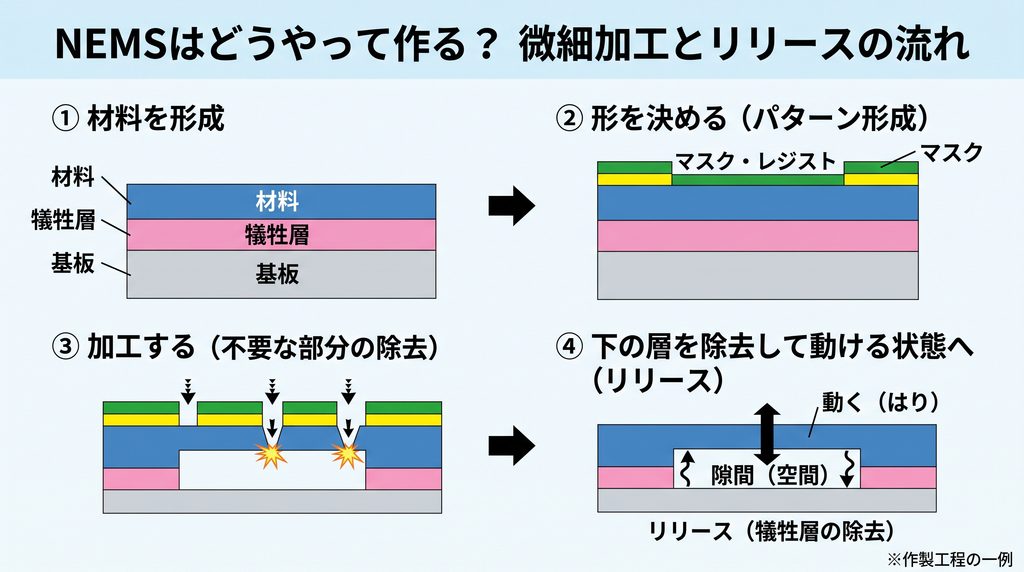

NEMSはどうやって作る？

NEMSの作製には、半導体製造と関係の深い微細加工技術が使われます。

小さな部品を手作業で組み立てるのではなく、基板上に材料を形成し、必要な形に加工する方法が代表的です。

リソグラフィで細かな形を決める

リソグラフィは、基板上に微細なパターンを形成する技術です。

光や電子線を使って、レジストと呼ばれる材料にパターンを作ります。そのパターンを利用し、後の工程で材料を加工します。

電子線リソグラフィは、細かな構造を形成する方法の一つです。作りたい寸法や材料、製造方法に応じて、適した加工技術を選びます。www.nims.go.jp

エッチングで梁や膜を作る

エッチングは、材料の一部を除去する加工です。

不要な部分を取り除くことで、梁や膜、電極との隙間などを形成します。

さらに、可動部分の下にある材料を除去して、構造が動けるようにします。この工程を「リリース」と呼びます。たとえば、梁の下にある犠牲層を取り除き、両端だけで支えられた状態にする方法があります。pmc.ncbi.nlm.nih.gov

NEMSの作製では、小さな形を作ることと、その形を狙いどおりに動かせるようにすることの両方が必要です。

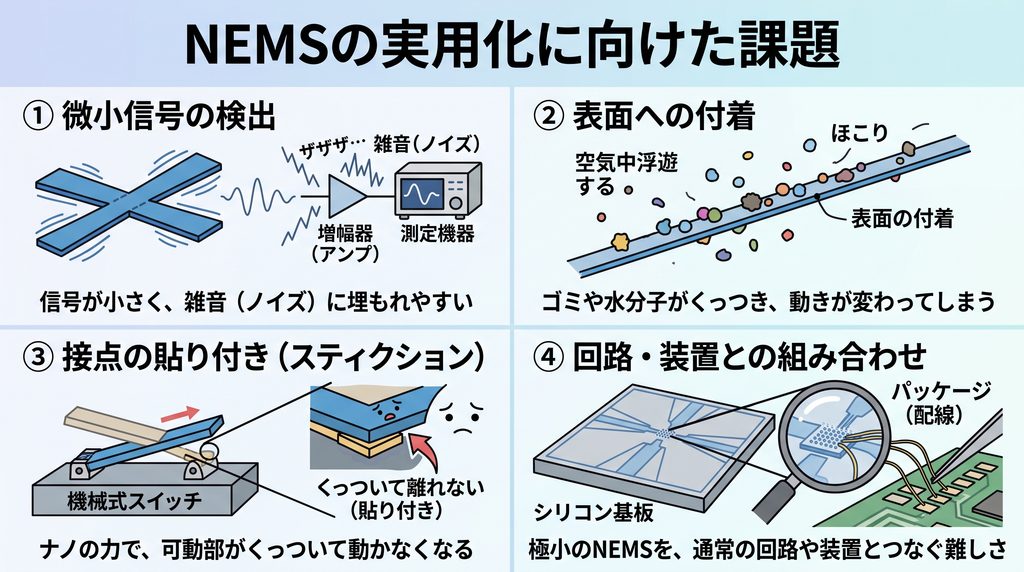

NEMSの実用化に向けた課題

NEMSは微小な変化を捉えられる一方で、その小ささが測定や製造を難しくする原因にもなります。

微小な信号と雑音を区別する

構造の動きが小さいと、読み取れる信号も小さくなります。

そのため、測定回路の雑音や、不要な電気信号の影響を抑える工夫が必要です。高感度な構造を作るだけでなく、その変化を安定して検出する回路も求められます。authors.library.caltech.edu

表面への付着や接点の貼り付きを防ぐ

小さな構造では、表面に付着した物質の影響が相対的に大きくなります。

分子の付着を測定に利用できる反面、意図しない付着物は誤差や性能変化の原因になります。

機械式スイッチでは、接点が貼り付く「スティクション」も問題です。表面にコーティングを施すなど、付着力を抑える方法が研究されています。wu.mse.berkeley.edu

周辺回路や測定環境も含めて設計する

可動部分がナノスケールでも、それだけで測定装置が完成するわけではありません。

試料を届ける仕組み、駆動回路、検出回路などが必要です。研究によっては、真空環境、冷却装置、光学系も使います。

実用化では、素子の性能に加え、装置全体の大きさ、扱いやすさ、製造の再現性も重要になります。NEMS共振器を多数並べ、試料導入系や電子回路と組み合わせる研究も行われています。nano.caltech.edu

NEMSを学ぶには？関係する学問分野

NEMSは、電気電子工学、機械工学、材料科学、物理学が重なる分野です。

学問分野NEMSで扱う内容
力学・振動工学梁や膜の変形、共振、振動の減衰
電気電子回路構造の駆動、小さな信号の増幅・検出
半導体・微細加工微小な構造や電極の作製
材料科学硬さ、導電性、表面の性質
信号処理雑音の低減、周波数や振幅の解析
量子物理微小な機械振動の量子的な性質

研究テーマによって、必要な知識の比重は変わります。

センサーの研究なら測定回路や信号処理、材料の研究なら力学特性や表面の分析、量子現象の研究なら低温測定や光との相互作用が重要になります。

「小さな構造を作りたい」「微小な変化を測りたい」「電気と機械の両方に関わりたい」という人にとって、NEMSは興味深い研究分野でしょう。

まとめ｜NEMSは小さな動きから情報を取り出す技術

NEMSは、ナノスケールの機械構造と、電気による駆動・検出を組み合わせたデバイスです。

細い梁や薄い膜の振動を測ることで、非常に小さな質量の変化などを捉えられます。また、小型発振器、機械式スイッチ、量子現象の観測にも研究が広がっています。

一方で、小さな信号の検出、表面への付着、加工の再現性、周辺回路との組み合わせには課題があります。

NEMSを理解する出発点は、**「小さな構造を動かし、その動きの変化を情報として読み取る」**という考え方です。MEMSや微細加工と合わせて学ぶことで、デバイスの仕組みと研究のつながりが見えてきます。
