大学や研究室で3Dプリンタを使い始めると、
- 「CAD通りに作ったのにハマらない」
- 「ネジが入らない」
- 「なぜか割れる」
- 「毎回少しずつ仕上がりが違う」
といった問題にかなり高い確率で遭遇します。
特に研究用途では、
- 寸法精度
- 強度
- 再現性
- 組み付けやすさ
が重要になるため、趣味用途とは違った難しさがありました。
この記事では、実際に研究室で3Dプリンタを使って感じた「地味だけどかなり困ること」をまとめます。
これから実験用治具や研究用パーツを作る人の参考になれば幸いです。
研究室で3Dプリンタを使う用途
研究室では主に以下の用途で3Dプリンタを使用しました。
- 実験用治具
- センサー固定具
- 型（モールド）
- 電極保持パーツ
- 配線固定具
- 試作部品
特に「とりあえず形にして試したい」ときに非常に便利でした。
CADで設計して、その日のうちに実物確認できるのはかなり大きなメリットです。
3Dプリンタでは“ぴったり設計”だと組み付けしにくい
最初に困ったのが組み付けでした。
CAD上では問題なくても、実際に印刷すると、
- 軸が入らない
- ネジが通らない
- 嵌合がキツい
- 部品同士がハマらない
といった問題が起こりやすかったです。
特に穴と軸のような嵌合部では、ぴったり寸法にすると組み付けしにくいことが多くありました。

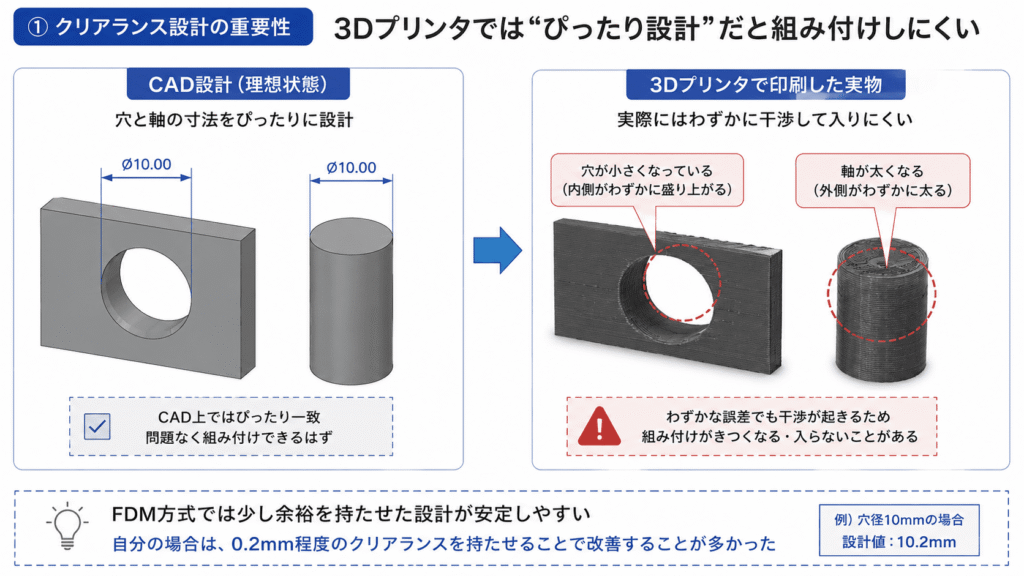

クリアランス設計がかなり重要だった
研究用途では、少し余裕を持たせた設計の方が安定しました。
自分の場合は、0.2mm程度クリアランスを持たせることで改善することが多かったです。
特にFDM方式では、
- 樹脂の収縮
- 積層時のにじみ
- ノズル径
- スライサー設定
などの影響を受けるため、完全にCAD通りになることは少ない印象でした。
実際にやった対策
自分の場合は、
- 穴径を少し大きめにする
- 小サイズで試作確認する
- 嵌合部だけ別設計にする
- ヤスリで微調整する
などで対応していました。
研究用途では「1回で完成する」ことはかなり少ないです。

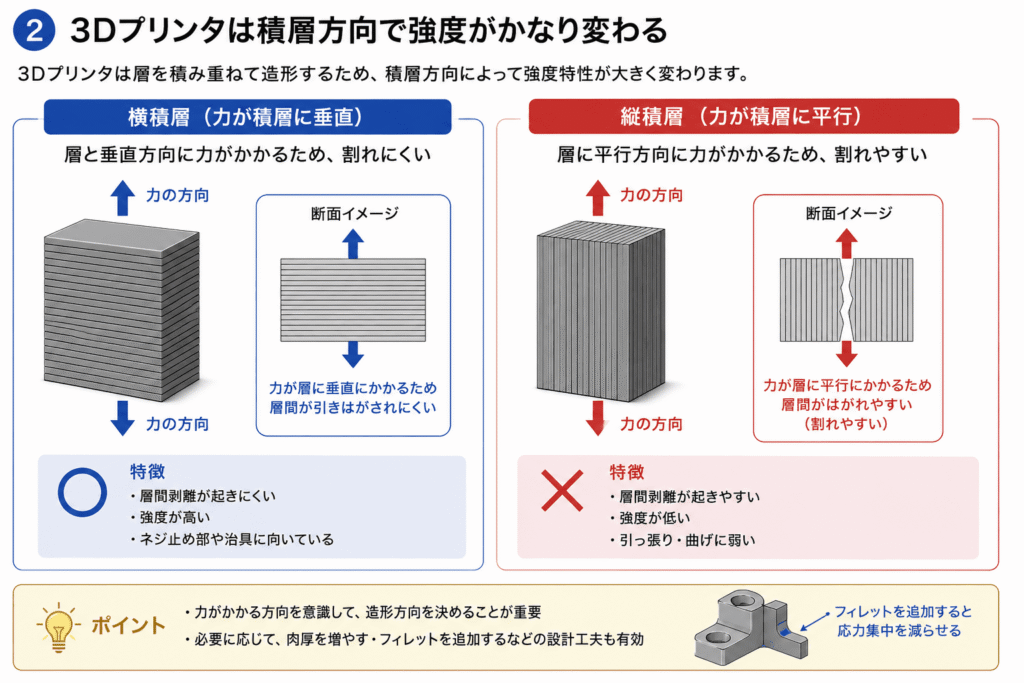

3Dプリンタは積層方向で強度がかなり変わる
これもかなり重要でした。
3Dプリンタは層を積み重ねて造形するため、積層方向によって強度が大きく変わります。
特に積層面に対して垂直方向の力に弱いです。
つまり、
「横向きでは強いのに、縦向きでは簡単に割れる」
ことがあります。
実験治具で実際に起きた問題
ネジ止め部分を縦積層で作った結果、締め付け時に割れたことがありました。
見た目では問題なくても、内部では層間が弱くなっています。
研究用途ではこの差がかなり大きいです。
積層方向で割れにくくする方法
実際には、
- 力が積層方向に垂直にならないようにする
- 肉厚を増やす
- 印刷方向を変更する
- フィレットを追加する
だけでもかなり改善しました。
造形時間より「壊れないこと」を優先した方が、結果的に効率が良かったです。

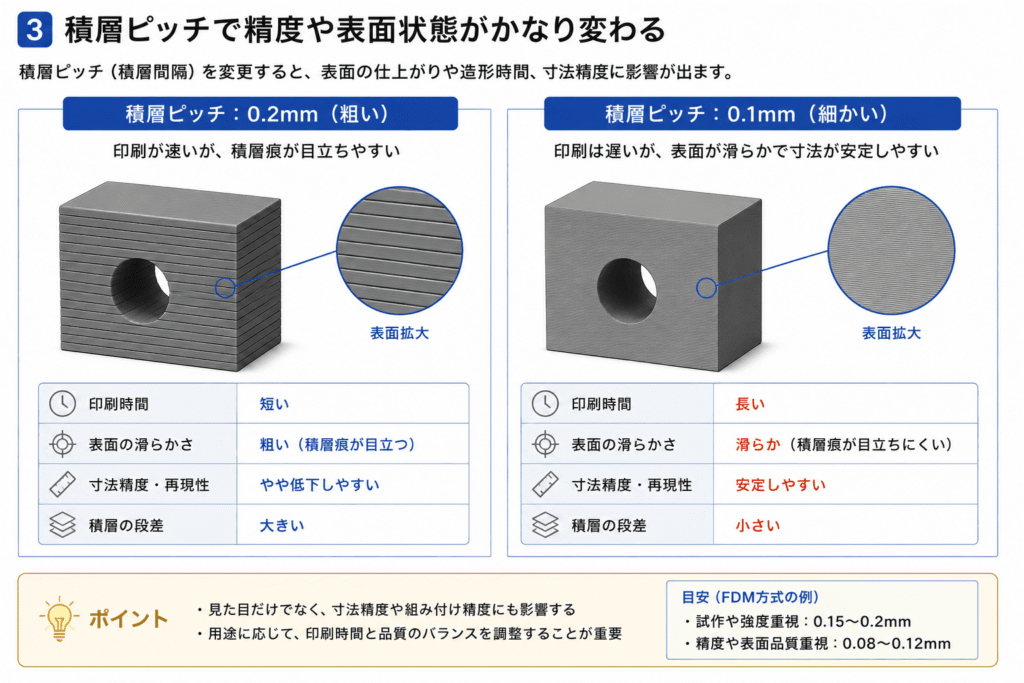

積層ピッチで精度や表面状態がかなり変わる
積層ピッチ（積層間隔）によって、造形物の仕上がりがかなり変わることも感じました。
積層ピッチを細かくすると、
- 表面が滑らかになる
- 曲面が綺麗になる
- 寸法が安定しやすい
一方で、
- 印刷時間が長くなる
- 失敗時のロスが大きい
といったデメリットもありました。
逆に積層ピッチを大きくすると印刷は早くなりますが、積層跡が目立ちやすくなります。
研究用途では再現性とのバランスが重要だった
研究用途では「見た目」より、
- 寸法精度
- 再現性
- 部品同士の組み付け
を重視する場面が多かったため、用途によって積層ピッチを調整していました。
特に実験用治具では、毎回同じ品質で作れることが重要でした。

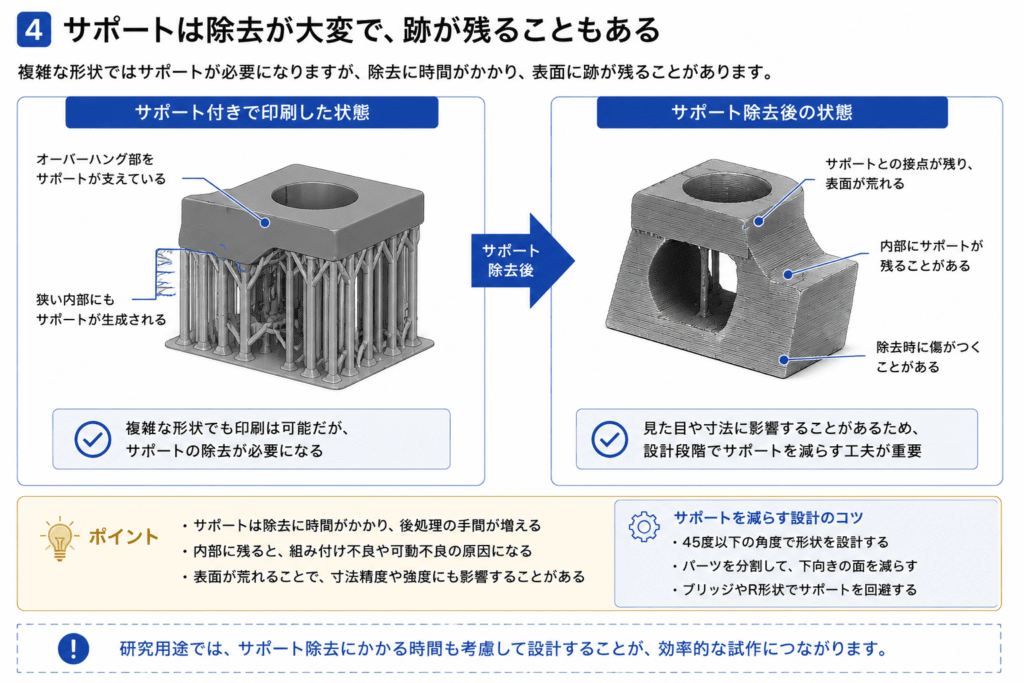

3Dプリンタのサポート除去が想像以上に大変だった
最初は軽く考えていましたが、かなり苦戦しました。
特に、
- 狭い隙間
- 内部構造
- 深い穴
- 配線スペース
にサポートが入ると除去がかなり大変です。
サポートが原因で起きた問題
実際には、
- ネジが通らない
- 可動部が動かない
- 配線が入らない
- 部品内部にサポートが残る
といった問題が起きました。
サポート無しで作れる形状を意識した
最近は設計段階で、
「そもそもサポート不要にする」
ことを意識しています。
例えば、
- 45度以下の角度を使う
- パーツを分割する
- ブリッジ構造を使う
だけでもかなり楽になりました。
STL修正と再印刷を何度も繰り返した
研究用途では微修正がかなり多いです。
例えば、
- 配線径変更
- センサーサイズ変更
- 部品追加
- 穴位置変更
などが頻繁に発生しました。

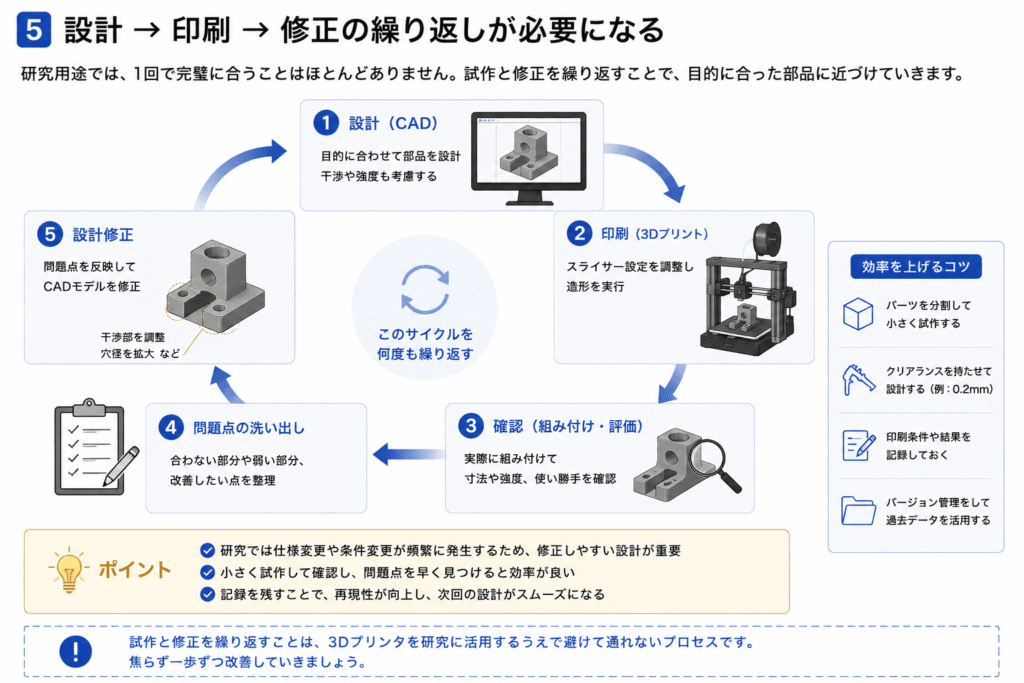

実際によくある流れ
実際には、
- 印刷する
- 微妙に合わない
- CADを修正する
- 再印刷する
- またズレる
これを何度も繰り返します。
研究用途では「修正しやすさ」がかなり重要だった
最初は完璧設計を目指していました。
しかし実際には、
「あとから修正しやすい構造」
の方がかなり重要でした。
特に研究では仕様変更が頻繁に発生します。
研究用途では見た目より“再現性”が重要だった
SNSでは綺麗な造形が目立ちます。
ただ研究用途では、
- 毎回同じ寸法で作れるか
- 条件を再現できるか
- 同じ性能が出るか
の方が圧倒的に重要でした。
実際に管理していたこと
自分の場合は、
- ノズル温度
- 印刷速度
- フィラメント種類
- 積層ピッチ
- 冷却条件
を記録するようにしていました。
研究では「なぜ成功したか説明できること」が重要だからです。
研究用途で3Dプリンタを使って感じたこと
最初は「便利そう」という軽い気持ちで使い始めました。
ただ実際には、
- クリアランス設計
- 積層方向
- 積層ピッチ
- 強度不足
- サポート問題
- 再現性
など、かなり多くの試行錯誤が必要でした。
一方で、
「欲しい部品をすぐ試作できる」
という点は研究との相性が非常に良いと感じています。
まとめ｜研究用途の3Dプリンタは“再現性”と“組み付けやすさ”が重要
研究室で3Dプリンタを使う場合、特に重要だと感じたのは以下です。
- ぴったり設計では組み付けしにくい
- クリアランス設計が重要
- 積層方向によって強度が変わる
- 積層ピッチで精度や表面状態が変わる
- サポート除去を考慮した設計が必要
- 再現性の管理が重要
趣味用途とは違い、「毎回同じ性能を出せるか」がかなり重要になります。
これから研究用途で3Dプリンタを使う人の参考になれば嬉しいです。
