大学実験や電子工作でオシロスコープを使うとき、最初に確認しておきたい作業の一つがプローブ補正です。
しかし、初めてオシロスコープを使う人にとっては、
「プローブ補正って何？」
「なぜ方形波で調整するの？」
「補正しないと何が悪いの？」
と疑問に感じることも多いと思います。
プローブ補正は、オシロスコープで正しい波形を観察するために必要な基本作業です。
特に方形波やパルス波のように、立ち上がり・立ち下がりが急な信号を測定するときは、プローブ補正が合っていないと、実際とは違う波形に見えてしまうことがあります。
この記事では、オシロスコープのプローブ補正とは何か、なぜ方形波で調整するのか、補正不足・過補正・適正補正の違い、大学実験での確認手順を初心者向けにわかりやすく解説します。

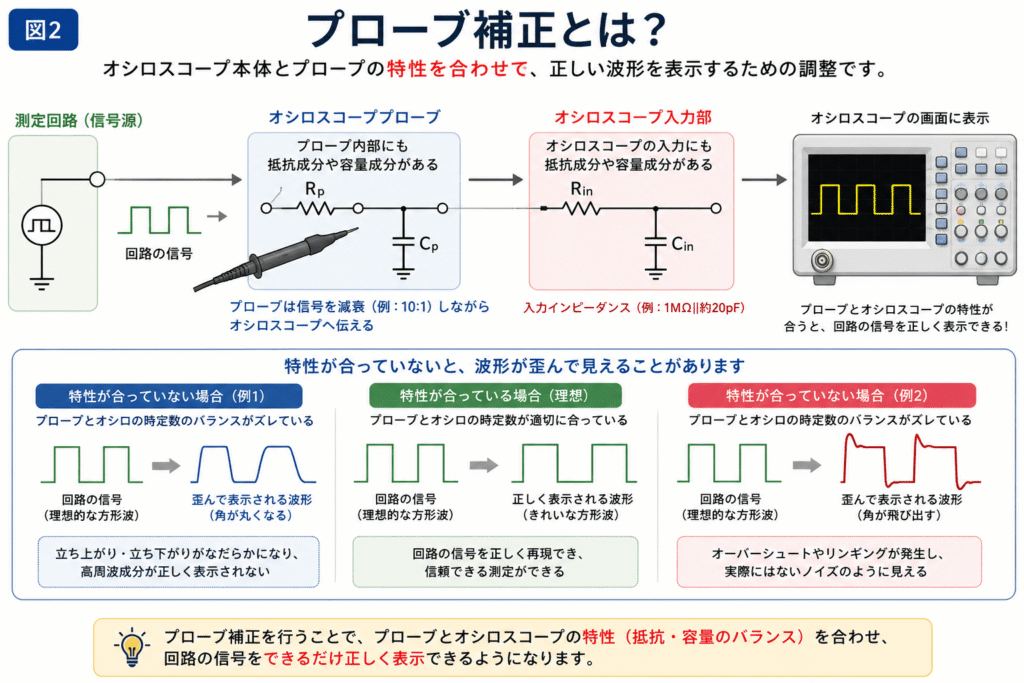

プローブ補正とは
プローブ補正とは、簡単に言うと、オシロスコープ本体とプローブの特性を合わせる調整のことです。
オシロスコープで電圧波形を測定するときは、通常プローブを使って回路に接続します。
プローブは、回路の信号をオシロスコープに伝えるための部品ですが、ただの導線ではありません。
プローブやオシロスコープの入力部分には、抵抗成分や容量成分があります。
そのため、プローブとオシロスコープの組み合わせによっては、信号が正しく伝わらず、波形が歪んで見えることがあります。
そこで必要になるのがプローブ補正です。
プローブ補正を行うことで、プローブとオシロスコープの特性を合わせ、できるだけ正しい波形を表示できるようにします。
よく使われる10:1プローブとは
オシロスコープでは、10:1プローブや**×10プローブ**と呼ばれるプローブがよく使われます。
10:1プローブは、入力信号の電圧を約10分の1にしてオシロスコープへ送るプローブです。
たとえば、実際の信号が5Vの場合、オシロスコープには約0.5Vとして入力されます。
その後、オシロスコープ側でプローブ倍率を「×10」に設定することで、画面上では実際の5Vとして表示されます。
10:1プローブを使う主なメリットは、測定対象の回路に与える影響を小さくしやすいことです。
ただし、10:1プローブを正しく使うには、プローブ補正が合っていることが重要です。
補正が合っていないと、電圧値だけでなく、波形の形も正しく表示されないことがあります。
なぜプローブ補正が必要なのか
プローブ補正が必要な理由は、オシロスコープでは電圧の大きさだけでなく、波形の形も重要だからです。
直流電圧だけを測る場合であれば、電圧の値を確認できれば十分なこともあります。
しかし、オシロスコープでは次のような時間変化する信号を観察します。
- 正弦波
- 方形波
- パルス波
- ノイズ
- スイッチング波形
- デジタル信号
このような信号では、電圧の大きさだけでなく、立ち上がりや立ち下がり、波形の角、歪みなども重要になります。
たとえば、方形波を測定しているのに、画面上では角が丸くなって見えたとします。
このとき、本当に回路の信号が丸くなっているのか、プローブ補正が合っていないせいで丸く見えているのかを区別できなければ、正しい判断ができません。
つまり、プローブ補正がずれていると、回路に問題がないのに、測定結果だけを見ると問題があるように見えてしまうことがあります。
大学実験でも、波形を見て考察を書く場面は多いです。
そのため、測定前にプローブ補正を確認しておくことは、正しい実験結果を得るために大切です。

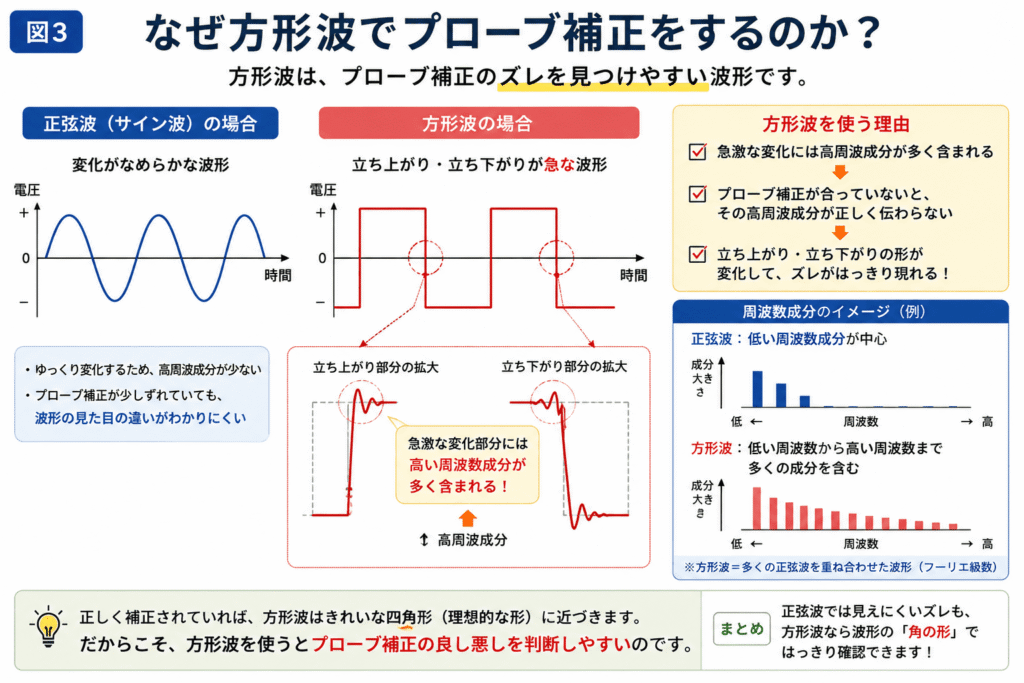

なぜ方形波でプローブ補正をするのか
プローブ補正では、多くの場合、オシロスコープ本体についている補正用端子から出力される方形波を使います。
では、なぜ正弦波ではなく方形波を使うのでしょうか。
理由は、方形波の形を見ると、プローブ補正のズレがわかりやすいからです。
方形波は、電圧が低い状態から高い状態へ急に変化し、また高い状態から低い状態へ急に変化する波形です。
この急な変化部分には、高い周波数成分が多く含まれています。
プローブ補正が合っていないと、この急な変化部分が正しく表示されません。
その結果、方形波の角が丸くなったり、角が飛び出したりします。
つまり、方形波を使うことで、プローブが急激な信号変化を正しく伝えられているかを確認しやすくなります。
正しく補正されていれば、方形波はきれいな四角形に近い形で表示されます。

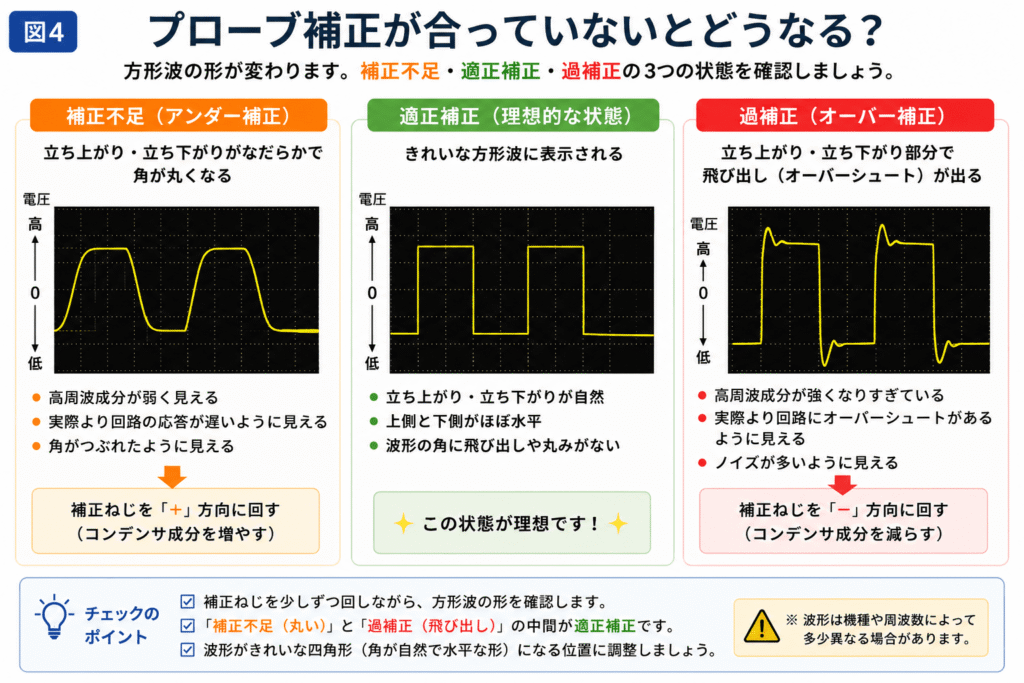

プローブ補正が合っていないとどうなる？
プローブ補正が合っていない場合、表示される波形は実際の信号と異なって見えることがあります。
代表的な状態は、次の3つです。
補正不足
補正不足とは、プローブ補正が足りていない状態です。
この場合、方形波の立ち上がりや立ち下がりがなだらかになり、角が丸く見えます。
本来は急に変化しているはずの波形が、ゆっくり変化しているように見えるため、回路の応答が遅いように誤解してしまう可能性があります。
補正不足の特徴は、以下のような形です。
- 波形の角が丸い
- 立ち上がりがなだらか
- 方形波が少しつぶれたように見える
- 高周波成分が弱く見える
大学実験で方形波を観察したときに、角が不自然に丸くなっている場合は、プローブ補正不足を疑ってみましょう。
過補正
過補正とは、プローブ補正をかけすぎている状態です。
この場合、方形波の立ち上がり部分や立ち下がり部分に、飛び出したような形が出ます。
波形の角が必要以上に鋭くなり、オーバーシュートのように見えることがあります。
過補正の特徴は、以下のような形です。
- 立ち上がり部分が飛び出す
- 角が尖りすぎる
- 波形の上側に山のような出っ張りが出る
- 実際よりも急激な変化に見える
過補正の状態では、回路に異常なノイズやオーバーシュートがあるように見えてしまうことがあります。
しかし、実際にはプローブ補正がずれているだけの場合もあるため注意が必要です。
適正補正
適正補正とは、プローブとオシロスコープの特性が正しく合っている状態です。
この状態では、方形波がきれいな形で表示されます。
理想的には、立ち上がりと立ち下がりが自然で、波形の上側と下側が水平に近い形になります。
適正補正の特徴は、以下のような形です。
- 方形波の角が自然
- 立ち上がりが不自然に丸くない
- 角に大きな飛び出しがない
- 波形の上側と下側がほぼ水平
プローブ補正では、この適正補正の状態を目指して調整します。
プローブ補正のやり方
ここでは、一般的なオシロスコープでのプローブ補正の手順を紹介します。
機種によってボタン名や端子名は少し異なりますが、基本的な流れは同じです。
手順1：プローブをCH1に接続する
まず、オシロスコープのCH1入力端子にプローブを接続します。
このとき、プローブがしっかり差し込まれているか確認しましょう。
接続がゆるいと、波形が不安定になることがあります。
手順2：プローブ倍率を×10にする
次に、プローブ側のスイッチを確認します。
多くのプローブには、×1と×10を切り替えるスイッチがあります。
通常の測定では、×10を使うことが多いです。
プローブ側を×10にしたら、オシロスコープ側の設定も×10に合わせます。
ここがずれていると、表示される電圧値が実際と異なってしまいます。
たとえば、プローブ側が×10なのにオシロスコープ側が×1のままだと、表示電圧が実際より小さく見えてしまうことがあります。

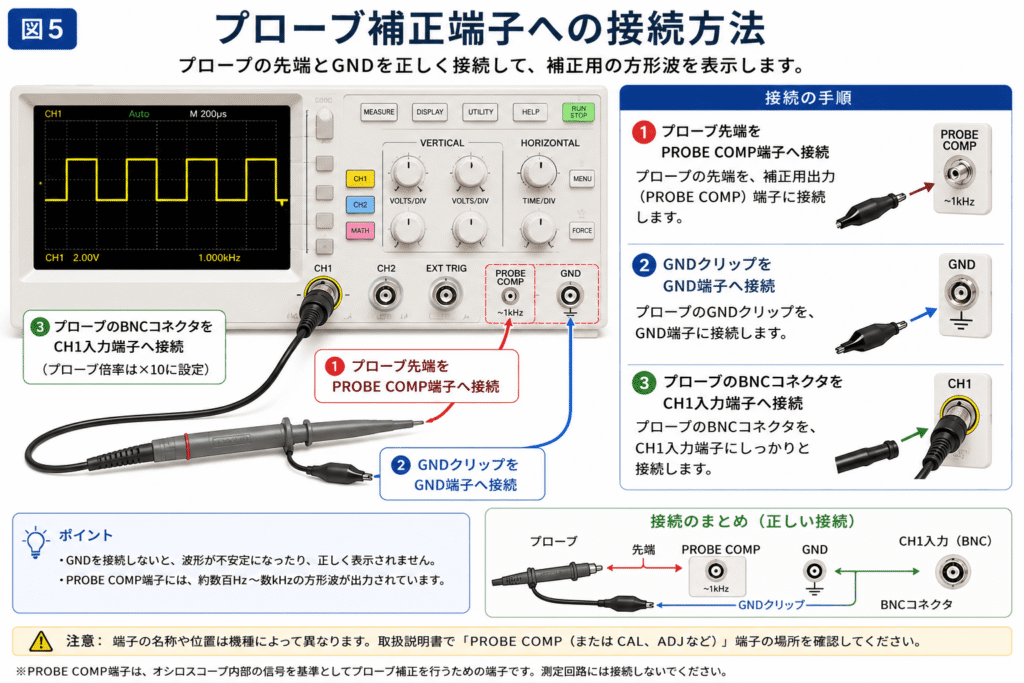

手順3：補正用端子にプローブを接続する
オシロスコープ本体には、プローブ補正用の端子がついていることが多いです。
一般的には、数百Hzから数kHz程度の方形波が出力されています。
プローブの先端を補正用端子に接続し、プローブのGNDクリップをオシロスコープのGND端子に接続します。
このとき、GNDを忘れると波形が安定しないことがあります。
手順4：方形波を画面に表示する
プローブを接続したら、オシロスコープの画面に方形波を表示します。
表示が小さすぎる場合は、VOLTS/DIVを調整します。
横方向に見づらい場合は、TIME/DIVを調整します。
方形波が画面に1〜3周期程度表示されるようにすると、補正状態を確認しやすくなります。
波形が横に流れる場合は、トリガ設定も確認しましょう。
トリガソースをCH1にし、トリガレベルを方形波の中央付近に合わせると、波形が安定しやすくなります。
トリガ設定については、別記事「オシロスコープのトリガとは？波形が流れる原因と対処法」でも詳しく解説しています。

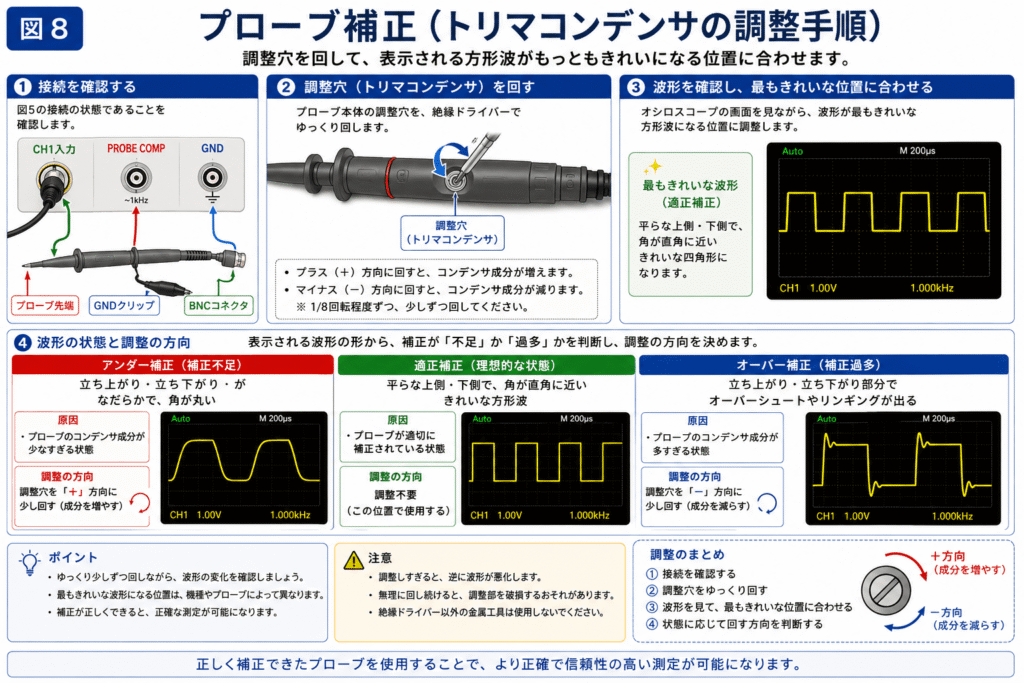

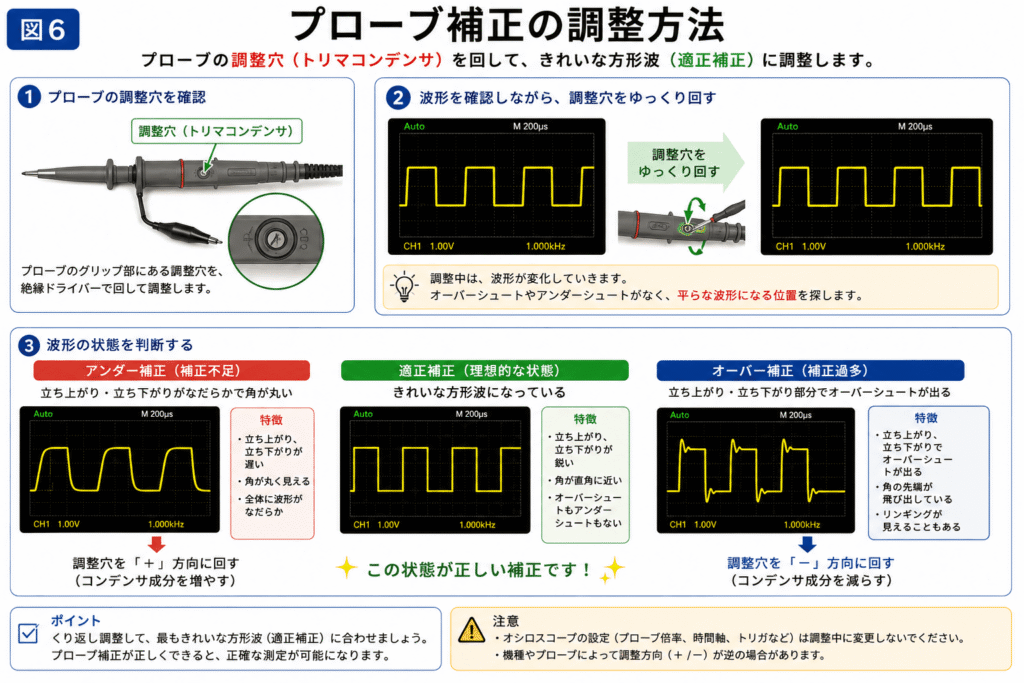

手順5：補正ねじを調整する
プローブには、小さな補正ねじがついていることがあります。
付属の調整ドライバーを使って、このねじを少しずつ回します。
金属製のドライバーを使うと、回路に影響したり、ショートの原因になったりすることがあるため、できれば付属の絶縁ドライバーを使うのがおすすめです。
調整するときは、波形を見ながら少しずつ回します。
目標は、方形波の上側と下側が水平で、角が不自然に丸くなったり飛び出したりしていない状態です。
手順6：きれいな方形波になれば完了
波形がきれいな方形波に近づいたら、プローブ補正は完了です。
補正不足の場合は角が丸くなり、過補正の場合は角が飛び出します。
その中間で、もっとも自然な方形波になる位置に調整しましょう。

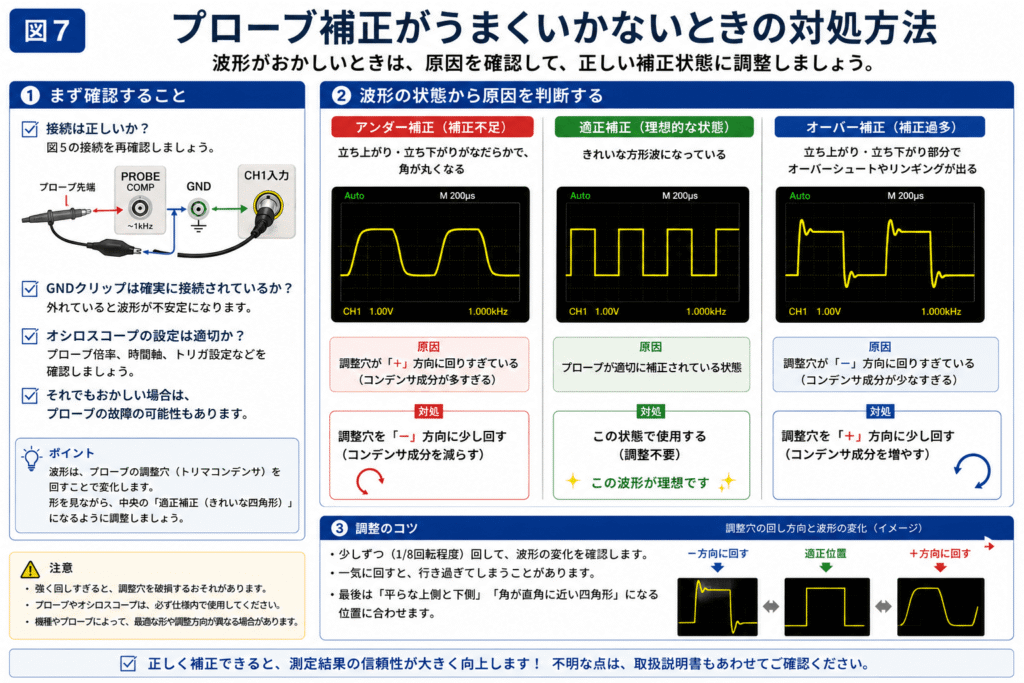

プローブ補正でよくある失敗
プローブ補正は難しい作業ではありませんが、初心者がつまずきやすいポイントがあります。
プローブ側とオシロスコープ側の倍率が合っていない
一番よくある失敗は、プローブ倍率の設定ミスです。
プローブ側が×10なのに、オシロスコープ側が×1のままだと、電圧の表示が正しくなりません。
逆に、プローブ側が×1なのに、オシロスコープ側が×10になっていても表示がずれます。
測定前には必ず、
- プローブ側の倍率
- オシロスコープ側の倍率
の両方を確認しましょう。
GNDを接続していない
プローブ補正用端子に先端だけを接続して、GNDを接続していない場合、波形が安定しないことがあります。
オシロスコープは基本的に、GNDを基準にして電圧を測定します。
そのため、GNDが正しく接続されていないと、波形がふらついたり、ノイズが多く見えたりします。
トリガ設定が合っていない
プローブ補正中に波形が横に流れる場合は、補正ではなくトリガ設定が原因かもしれません。
トリガが合っていないと、方形波が画面上で流れて見えます。
この場合は、
- トリガソースをCH1にする
- トリガレベルを波形の中央付近にする
- スロープを立ち上がりにする
といった設定を確認しましょう。
補正ねじを一気に回しすぎる
補正ねじは、少し回すだけでも波形が変化します。
一気に大きく回すと、どの位置が適切なのかわかりにくくなります。
調整するときは、波形を見ながら少しずつ回すのがおすすめです。
AC結合とDC結合を間違えている
オシロスコープの入力設定がAC結合になっていると、直流成分がカットされます。
プローブ補正では、まずDC結合で確認するのが基本です。
AC結合のまま波形を見ていると、表示が思ったようにならないことがあります。
AC結合とDC結合については、別記事「オシロスコープのAC結合とDC結合の違いをわかりやすく解説」でも詳しく説明しています。
プローブ補正はいつ行うべき？
プローブ補正は、毎回長時間かけて行う必要はありません。
しかし、次のような場合は確認しておくと安心です。
- 初めて使うプローブを接続したとき
- オシロスコープを変えたとき
- プローブを別のチャンネルに接続したとき
- 波形が不自然に見えるとき
- 方形波やパルス波を測定するとき
- 実験レポート用に正確な波形を記録したいとき
特に大学実験では、複数人で同じオシロスコープやプローブを使うことがあります。
前に使った人の設定が残っていることもあるため、測定前に軽く確認しておくとミスを減らせます。
プローブ補正と波形観察の関係
プローブ補正は、波形の形を正しく見るための準備です。
オシロスコープでは、測定器の設定が合っていないと、回路の信号そのものではなく、測定環境によって歪んだ波形を見てしまうことがあります。
たとえば、方形波の角が丸く見えたとき、それが本当に回路の応答なのか、プローブ補正不足なのかを判断する必要があります。
また、角に飛び出しが見えたときも、本当に回路でオーバーシュートが起きているのか、プローブの過補正なのかを区別する必要があります。
そのため、波形を考察する前に、まず測定環境が正しいかを確認することが大切です。
プローブ補正は、そのための基本作業だと考えるとわかりやすいです。
初心者におすすめのオシロスコープ関連アイテム
オシロスコープを使うなら、本体だけでなくプローブやケーブル類も重要です。
特に電子工作や大学実験の復習用として使う場合は、以下のようなものがあると便利です。
- 入門用デジタルオシロスコープ
- 交換用10:1プローブ
- BNCケーブル
- ワニ口クリップ付きリード線
- 信号発生器
- ブレッドボード用ジャンパ線
ただし、測定器は用途によって必要な性能が変わります。
購入する場合は、最大入力電圧、帯域幅、サンプリングレート、チャンネル数、付属プローブの有無などを確認して選ぶのがおすすめです。
安全上の注意
オシロスコープを使うときは、安全にも注意が必要です。
特に、家庭用コンセントのAC100Vや商用電源を直接測定するのは危険です。
一般的なオシロスコープのGNDはアースにつながっている場合があり、接続の仕方を間違えるとショートや感電、機器の故障につながるおそれがあります。
大学実験や電子工作では、まず低電圧の回路から測定するようにしましょう。
商用電源や高電圧回路を測定する場合は、必ず指導者の指示に従い、必要に応じて差動プローブや絶縁された測定環境を使う必要があります。
まとめ
プローブ補正とは、オシロスコープとプローブの特性を合わせるための調整です。
プローブ補正が合っていないと、実際の信号とは違う波形が表示されることがあります。
特に方形波やパルス波のように急激に変化する信号では、補正のズレが波形に現れやすくなります。
プローブ補正では、方形波を使って以下のような状態を確認します。
- 角が丸い場合は補正不足
- 角が飛び出す場合は過補正
- きれいな方形波なら適正補正
測定前にプローブ補正を確認しておくことで、波形の歪みを測定ミスと回路の問題で区別しやすくなります。
大学実験でオシロスコープを使うときは、いきなり回路を測定するのではなく、まずプローブ補正と基本設定を確認することが大切です。
正しい測定ができるようになると、波形の見方や実験レポートの考察もしやすくなります。
