オシロスコープを使っていると、入力設定のところにAC結合やDC結合という項目が出てきます。
大学実験や電子工作で初めてオシロスコープを使う人にとっては、
「AC結合とDC結合って何が違うの？」
「どっちを使えばいいの？」
「設定を間違えると波形はどう変わるの？」
と疑問に感じることが多いと思います。
AC結合とDC結合は、オシロスコープで波形を正しく見るために重要な設定です。
同じ信号を測定していても、AC結合とDC結合を切り替えるだけで、画面に表示される波形が大きく変わることがあります。
この記事では、オシロスコープのAC結合とDC結合の違い、使い分け、大学実験でよくある失敗を初心者向けにわかりやすく解説します。

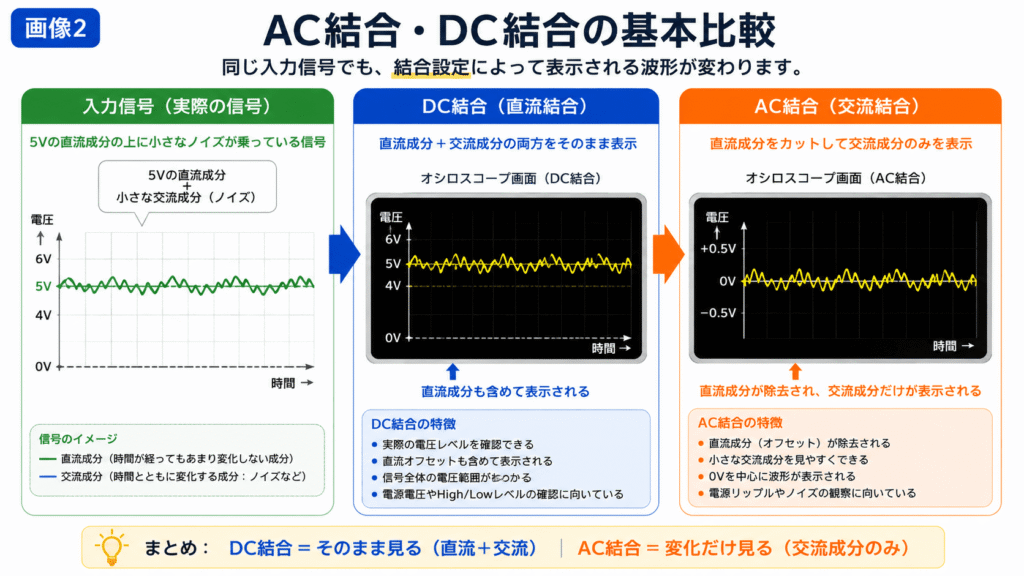

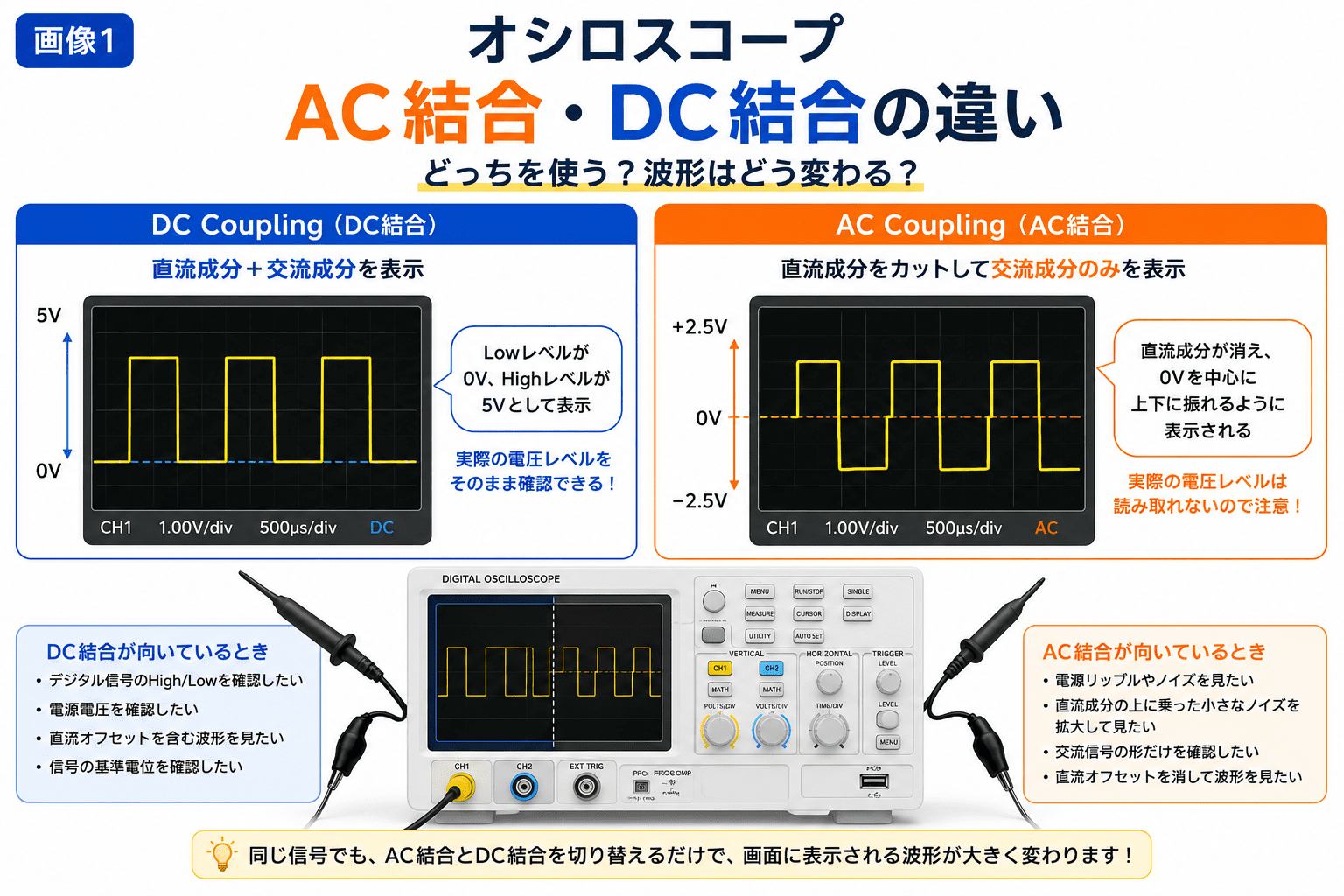

AC結合とDC結合とは
オシロスコープの結合設定とは、入力された信号をどのように画面へ表示するかを決める設定です。
代表的な設定が、次の2つです。
- DC結合
- AC結合
簡単に言うと、違いは以下のようになります。
| 設定 | 表示される成分 | 特徴 |
|---|---|---|
| DC結合 | 直流成分＋交流成分 | 信号をそのまま見たいときに使う |
| AC結合 | 交流成分のみ | 直流成分を除いて小さな変化を見たいときに使う |
DC結合では、入力信号に含まれる直流成分と交流成分の両方を表示します。
一方、AC結合では、直流成分をカットして、交流成分だけを表示します。
この違いを理解していないと、波形の位置や振幅を間違って読み取ってしまうことがあります。
DC結合とは
DC結合とは、入力された信号をできるだけそのまま表示する設定です。
DC結合では、信号に含まれる直流成分と交流成分の両方が画面に表示されます。
DC結合で見える波形
たとえば、0Vから5Vまで変化する方形波を測定するとします。
この信号をDC結合で表示すると、Lowレベルが0V、Highレベルが5Vとして表示されます。
つまり、実際の電圧レベルを確認できます。
デジタル回路の信号を見るときには、Highレベルが5Vなのか、3.3Vなのかを確認することがあります。
このような場合は、直流成分を含めて表示できるDC結合が向いています。
DC結合が向いている測定
DC結合は、次のような測定に向いています。
- 電源電圧を確認したいとき
- 直流オフセットを含む波形を見たいとき
- デジタル信号のHigh/Lowレベルを確認したいとき
- 信号の基準電位を確認したいとき
- センサ出力の電圧を確認したいとき
- 回路の出力電圧をそのまま見たいとき
大学実験では、基本的にはまずDC結合で測定することが多いです。
なぜなら、DC結合の方が信号全体の電圧レベルを確認しやすいからです。

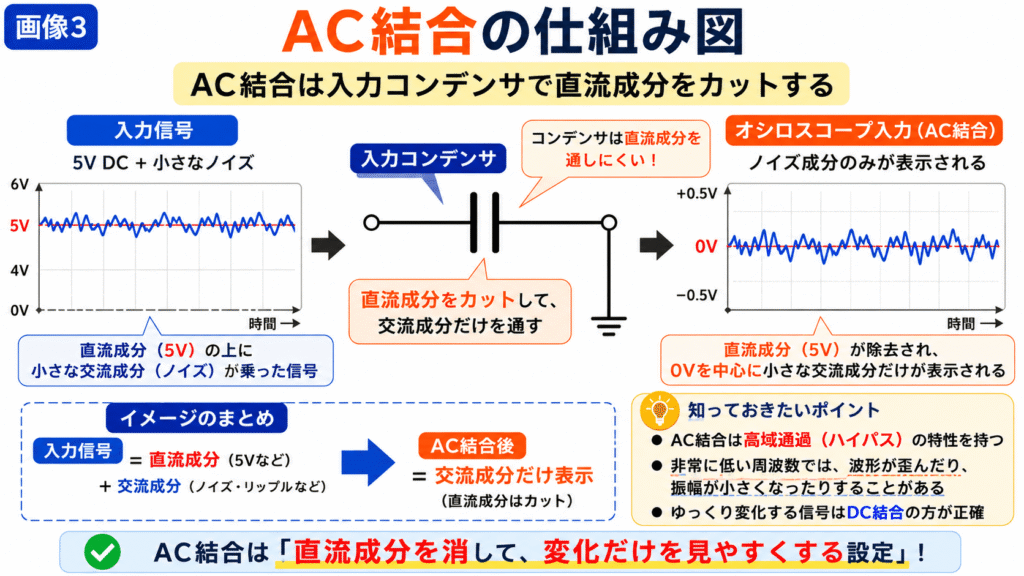

AC結合とは
AC結合とは、入力信号に含まれる直流成分を取り除いて、交流成分だけを表示する設定です。
交流成分とは、時間とともに変化する成分のことです。
AC結合で見える波形
たとえば、5Vの直流電圧の上に、わずかに0.1V程度のノイズが乗っている信号を考えます。
DC結合で見ると、信号全体は5V付近に表示されます。
このとき、ノイズ成分が小さいと、画面上では変化が見えにくいことがあります。
一方、AC結合にすると、5Vの直流成分がカットされます。
その結果、0V付近を中心にノイズ成分だけが表示されるため、小さな変化を観察しやすくなります。
AC結合が向いている測定
AC結合は、次のような測定に向いています。
- 直流成分の上に乗った小さなノイズを見たいとき
- 電源リップルを確認したいとき
- 交流信号だけを拡大して見たいとき
- 直流オフセットを消して波形を中央に表示したいとき
ただし、AC結合では直流成分が表示されません。
そのため、実際の電圧レベルを確認したい場合には注意が必要です。
直流成分と交流成分の考え方
AC結合とDC結合を理解するには、信号を直流成分と交流成分に分けて考えるとわかりやすいです。
直流成分とは
直流成分とは、時間が経ってもあまり変化しない一定の成分です。
たとえば、5Vの電源電圧は直流成分です。
また、正弦波が0Vではなく2Vを中心に上下している場合、この2Vの中心位置も直流成分として考えることができます。
交流成分とは
交流成分とは、時間とともに変化する成分です。
正弦波、方形波、ノイズ、リップルなどは交流成分として考えられます。
たとえば、5Vの電源の上に小さな揺れが乗っている場合、その揺れが交流成分です。
信号を分けて考える例
たとえば、次のような信号があるとします。
5Vを中心にして、±0.5Vで変化する信号
この信号は、次のように考えられます。
5Vの直流成分 + ±0.5Vの交流成分
DC結合では、この両方を表示します。
そのため、波形は5V付近を中心に表示されます。
AC結合では、5Vの直流成分を取り除きます。
そのため、±0.5Vの変化だけが0V付近を中心に表示されます。
つまり、AC結合は「波形の変化だけを見やすくする設定」と考えると理解しやすいです。
AC結合とDC結合で波形はどう変わる？
同じ信号を測定しても、AC結合とDC結合では表示が変わります。
ここでは代表的な例を紹介します。

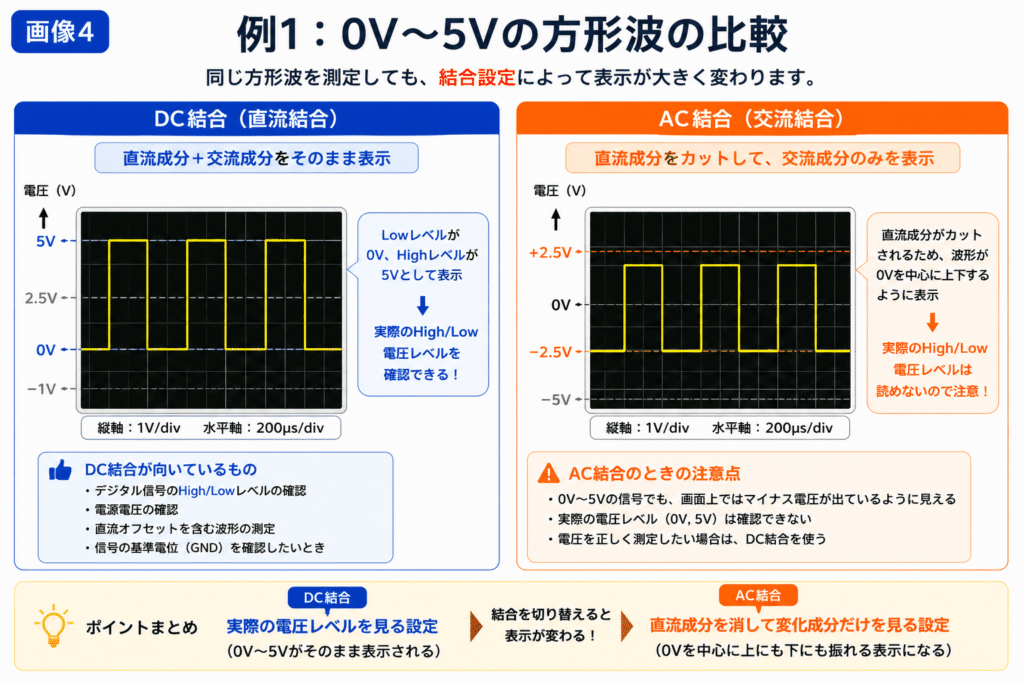

例1：0V〜5Vの方形波
0Vから5Vまで変化する方形波を考えます。
DC結合の場合
DC結合では、Lowレベルが0V、Highレベルが5Vとして表示されます。
そのため、デジタル信号のHigh/Lowレベルを確認できます。
マイコンのGPIO出力やロジック信号を見るときは、基本的にDC結合が向いています。
AC結合の場合
AC結合では、直流成分がカットされます。
そのため、波形は0Vを中心に上下にずれたように表示されます。
本来0V〜5Vの信号であっても、画面上ではプラス側とマイナス側に振れる波形のように見えることがあります。
この状態で電圧レベルを読み取ると、実際のHigh/Lowレベルを誤解する可能性があります。

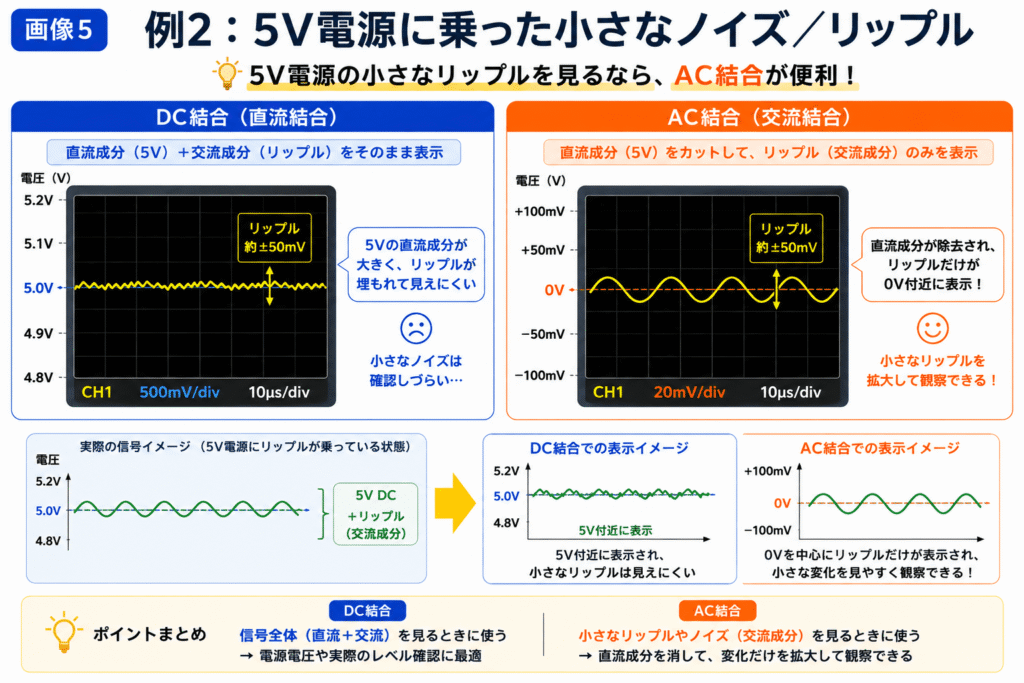

例2：5V電源に乗った小さなノイズ
次に、5Vの直流電源に小さなノイズが乗っている場合を考えます。
DC結合の場合
DC結合では、波形は5V付近に表示されます。
ノイズが小さい場合、縦軸を大きく拡大しないと変化が見えにくいことがあります。
AC結合の場合
AC結合では、5Vの直流成分がカットされ、ノイズだけが0V付近に表示されます。
そのため、電源に乗っているリップルやノイズを観察しやすくなります。
このように、AC結合は「大きな直流成分の上に乗った小さな交流成分を見たいとき」に便利です。

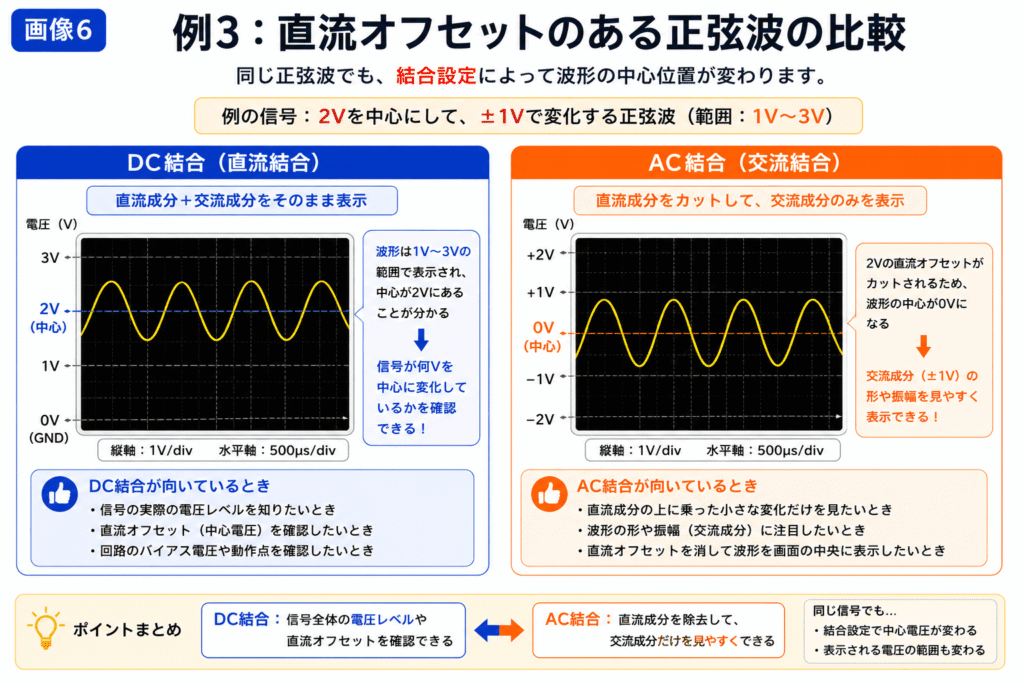

例3：直流オフセットのある正弦波
正弦波が0Vを中心にしているとは限りません。
たとえば、2Vを中心にして±1Vで変化する正弦波を考えます。
この場合、信号は1V〜3Vの範囲で変化しています。
DC結合の場合
DC結合では、波形が1V〜3Vの範囲で表示されます。
中心が2Vにあることも確認できます。
AC結合の場合
AC結合では、2Vの直流オフセットがカットされます。
そのため、波形は0Vを中心にした±1Vの正弦波のように表示されます。
交流成分だけを確認したい場合は見やすいですが、中心電圧が2Vであることはわからなくなります。
AC結合を使うメリット
AC結合のメリットは、直流成分を消して、小さな交流成分を見やすくできることです。
特に、電源ラインに乗ったノイズやリップルを見るときに便利です。
小さなノイズを拡大しやすい
たとえば、5V電源に数十mVのリップルが乗っている場合、DC結合では5Vの直流成分が大きいため、リップルだけを拡大して見るのが難しいことがあります。
AC結合にすると、5Vの直流成分が取り除かれるため、リップル成分を画面中央付近で拡大して観察できます。
波形を画面中央に表示しやすい
直流オフセットが大きい波形では、DC結合のままだと画面の上や下に波形が寄ってしまうことがあります。
AC結合を使うと直流成分がカットされるため、変化成分だけを画面中央付近に表示しやすくなります。
AC結合が便利な場面
AC結合が便利な場面は以下です。
- 電源リップルを見たいとき
- ノイズだけを拡大したいとき
- 直流オフセットが大きくて波形が見づらいとき
- 交流成分の形だけを確認したいとき
ただし、AC結合は万能ではありません。
直流成分を消してしまうため、実際の電圧レベルを確認したい場合には向いていません。
DC結合を使うメリット
DC結合のメリットは、信号の実際の電圧レベルを確認できることです。
実際の電圧レベルがわかる
たとえば、デジタル信号のHighレベルが5Vなのか3.3Vなのかを確認したい場合、DC結合を使う必要があります。
AC結合にしてしまうと直流成分がカットされるため、本来のHigh/Lowレベルがわかりにくくなります。
直流オフセットを確認できる
正弦波やセンサ信号には、直流オフセットが含まれていることがあります。
DC結合を使えば、波形が何Vを中心に変化しているのかを確認できます。
これは、回路の動作点やバイアス電圧を確認するときにも重要です。
DC結合が便利な場面
DC結合が便利な場面は以下です。
- 電源電圧を確認したいとき
- デジタル信号のHigh/Lowを見たいとき
- 直流オフセットを確認したいとき
- センサ出力の電圧を見たいとき
- 回路の出力電圧をそのまま確認したいとき
初心者の場合、まずはDC結合で信号全体を確認し、必要に応じてAC結合に切り替える流れがおすすめです。
初心者はどちらを使えばいい？
初心者は、基本的にまずDC結合で測定するのがおすすめです。
理由は、DC結合の方が信号の実際の電圧レベルを確認しやすいからです。
迷ったらDC結合
最初からAC結合にしてしまうと、直流成分が消えてしまい、信号の本当の位置がわからなくなることがあります。
たとえば、0V〜5Vの方形波をAC結合で見ていると、波形が0Vを中心に上下しているように表示される場合があります。
この状態だけを見ると、「マイナス電圧も出ているのでは？」と勘違いしてしまうかもしれません。
しかし、実際にはAC結合によって直流成分が取り除かれ、表示が変わっているだけです。

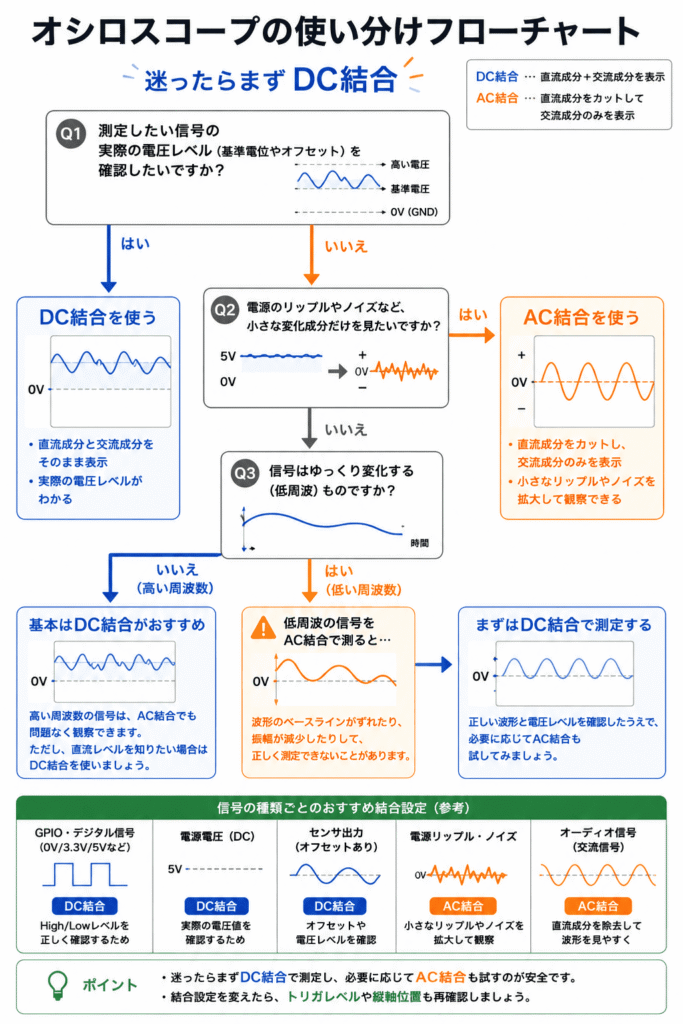

使い分けの基本
基本は次のように考えるとわかりやすいです。
信号全体の電圧を見たい → DC結合
小さな交流成分だけを見たい → AC結合
迷ったら、まずDC結合にしましょう。
その後、電源リップルやノイズなどの小さな変化を見たい場合にAC結合へ切り替えるのがおすすめです。
大学実験でよくあるミス
大学実験では、AC結合とDC結合の設定ミスによって波形の読み取りを間違えることがあります。
ここでは、よくあるミスを紹介します。
AC結合のまま電圧レベルを読んでしまう
よくあるのが、AC結合のまま方形波やデジタル信号の電圧レベルを読んでしまうミスです。
AC結合では直流成分がカットされるため、実際のHigh/Lowレベルは正しく表示されません。
0V〜5Vの信号であっても、画面上では0Vを中心に上下する波形のように表示されることがあります。
この状態で「最大値」や「最小値」を読んでしまうと、実際の信号とは違う値になる可能性があります。
電圧レベルを測定するときは、DC結合になっているか確認しましょう。
DC結合でノイズが見えないと判断してしまう
もう一つのミスは、DC結合のまま小さなノイズを観察しようとして、「ノイズがない」と判断してしまうことです。
実際には小さなノイズが乗っていても、大きな直流成分の中に埋もれて見えにくいことがあります。
電源ラインのリップルやノイズを確認したい場合は、AC結合に切り替えると見やすくなることがあります。
ただし、AC結合にすると直流成分は見えなくなるため、目的に応じて使い分けることが大切です。
AC結合で低周波信号を測ってしまう
AC結合では、直流成分だけでなく、非常に低い周波数成分も影響を受けることがあります。
そのため、ゆっくり変化する信号をAC結合で測定すると、波形が正しく表示されない場合があります。
たとえば、センサ出力のようにゆっくり変化する電圧をAC結合で見ると、本来の変化とは違って見えることがあります。
低周波信号やゆっくり変化する信号を見るときは、基本的にDC結合を使うのが安全です。

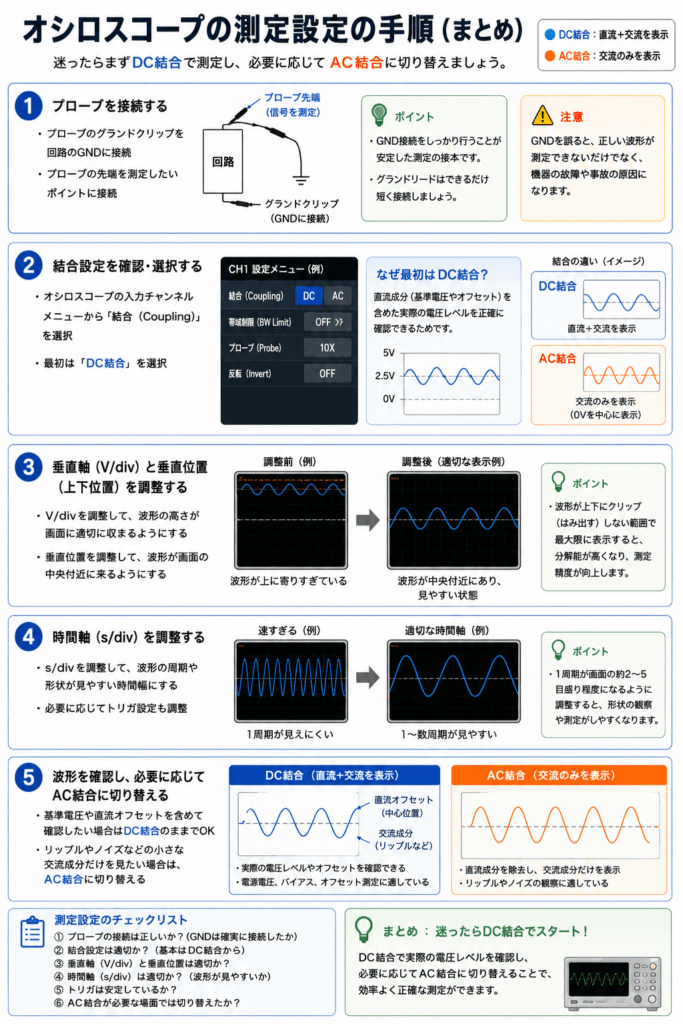

AC結合・DC結合の確認手順
オシロスコープで測定するときは、次の順番で確認するとミスを減らせます。
手順1：まずDC結合で信号全体を見る
最初はDC結合に設定して、信号全体の電圧レベルを確認します。
波形がどの電圧範囲で変化しているのか、直流オフセットがあるのかを確認しましょう。
手順2：必要に応じてAC結合に切り替える
直流成分の上に乗った小さな交流成分を見たい場合は、AC結合に切り替えます。
たとえば、電源リップルやノイズを見たいときです。
手順3：VOLTS/DIVを調整する
AC結合にすると、小さな交流成分を拡大して見やすくなります。
ただし、縦軸の設定が大きすぎると変化が見えにくいため、VOLTS/DIVを調整しましょう。
手順4：TIME/DIVを調整する
ノイズやリップルの周期が見えるように、横軸のTIME/DIVも調整します。
波形が細かすぎる場合や、ゆっくり変化して見える場合は、時間軸を変えて観察します。
手順5：必要ならDC結合に戻して確認する
AC結合で小さな変化を確認した後は、必要に応じてDC結合に戻して信号全体を再確認します。
AC結合だけで判断すると、実際の電圧レベルを見落とすことがあるためです。

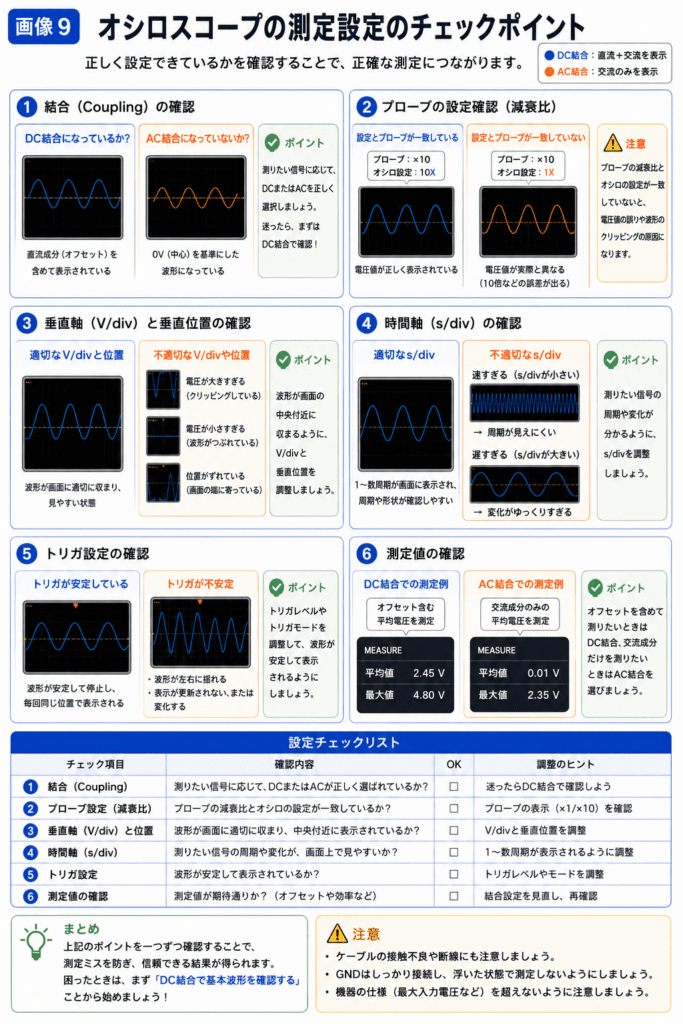

測定設定のチェックポイント

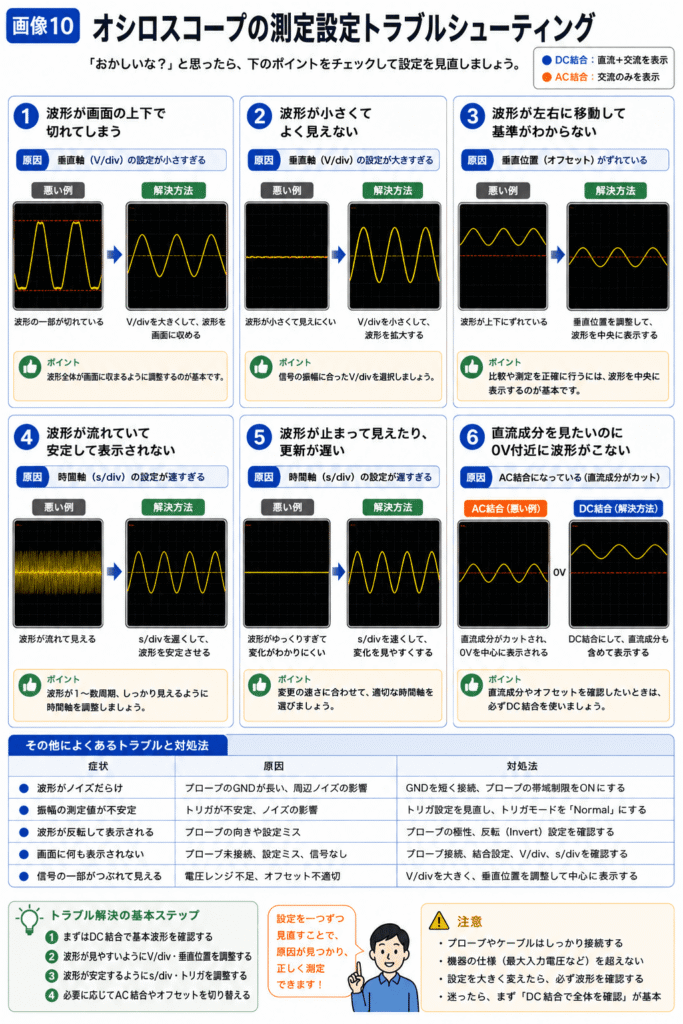

測定設定のトラブルシューティング
トリガ設定との関係
AC結合とDC結合を切り替えると、波形の表示位置が変わることがあります。
そのため、トリガ設定にも影響する場合があります。
結合設定を変えるとトリガレベルも変わることがある
たとえば、DC結合では5V付近に表示されていた波形が、AC結合では0V付近を中心に表示されることがあります。
このとき、トリガレベルが元のままだと、トリガがかからず波形が流れることがあります。
AC結合とDC結合を切り替えた後に波形が安定しない場合は、トリガレベルも確認しましょう。
波形が流れる場合に確認すること
AC結合とDC結合を切り替えた後に波形が安定しない場合は、次の項目を確認します。
- トリガソース
- トリガレベル
- スロープ
- TIME/DIV
- VOLTS/DIV
トリガ設定については、別記事「オシロスコープのトリガとは？波形が流れる原因と対処法」でも詳しく解説しています。
プローブ補正との関係
AC結合とDC結合を正しく設定していても、プローブ補正が合っていないと波形が歪んで表示されることがあります。
特に方形波やパルス波を測定する場合、プローブ補正がずれていると、波形の角が丸くなったり飛び出したりします。
波形が不自然なときはプローブ補正も確認する
波形が思った形と違うとき、原因はAC/DC結合だけとは限りません。
たとえば、方形波の角が丸い場合は、AC結合の影響ではなくプローブ補正不足の可能性もあります。
逆に、方形波の角が飛び出している場合は、過補正の可能性があります。
そのため、波形が不自然に見えるときは、AC/DC結合だけでなく、プローブ補正も確認しましょう。
プローブ補正については、別記事「オシロスコープのプローブ補正とは？なぜ方形波で調整するのか」でも解説しています。
初心者におすすめのオシロスコープ関連アイテム
オシロスコープを使うときは、本体だけでなく、プローブやケーブル類も重要です。
大学実験の復習や電子工作で使う場合は、以下のようなアイテムがあると便利です。
- 入門用デジタルオシロスコープ
- 10:1オシロスコーププローブ
- BNCケーブル
- 信号発生器
- ブレッドボード
- ジャンパ線
- ワニ口クリップ付きリード線
オシロスコープを選ぶときは、帯域幅、サンプリングレート、チャンネル数、付属プローブの有無を確認するとよいです。
また、電子工作用であれば、小型のデジタルオシロスコープでも基本的な波形観察には使えます。
安全上の注意
オシロスコープを使うときは、安全にも注意が必要です。
特に、家庭用コンセントのAC100Vや商用電源を直接測定するのは危険です。
一般的なオシロスコープのGNDはアースにつながっている場合があり、接続方法を間違えるとショートや感電、測定器の故障につながるおそれがあります。
大学実験や電子工作では、まず低電圧の回路から測定するようにしましょう。
商用電源や高電圧回路を測定する場合は、必ず指導者の指示に従い、必要に応じて差動プローブや絶縁された測定環境を使用してください。
まとめ
オシロスコープのAC結合とDC結合は、入力信号をどのように表示するかを決める重要な設定です。
DC結合では、直流成分と交流成分の両方を表示します。
そのため、信号の実際の電圧レベルや直流オフセットを確認したいときに向いています。
一方、AC結合では直流成分をカットし、交流成分だけを表示します。
そのため、電源リップルやノイズなど、小さな変化を見たいときに便利です。
初心者は、まずDC結合で信号全体を確認し、必要に応じてAC結合に切り替えるのがおすすめです。
迷ったときは、次のように考えるとわかりやすいです。
信号の本当の電圧レベルを見たい → DC結合
直流成分を消して小さな変化を見たい → AC結合
AC結合とDC結合を正しく使い分けられるようになると、オシロスコープでの波形観察がかなりわかりやすくなります。
大学実験で波形の位置や振幅が思ったように見えないときは、まずAC/DC結合の設定を確認してみてください。
